5. 5基于IFC标准的成本信息模型
基于IFC标准的成本信息会涉及到项目信息、资源和进度信息三者结合在一起共同构成项目成本信息在构建成本信息模型时我们使用EXPRESS-G图形描述法来表达，该方法同样是在STEP标准的第11部分规定的，在标准中被称为“EXPRESS语言的图形子集”,EXPRESS-G图形描述法对实体、模式、属性、关系等都规定了相应的表示方法，本文中主要涉及到对实体、基本数据类型、定义数据类型、枚举类型、选择类型以及不同关系的表达[45],如图5. 10所示。
5. 5. 1基于IFC标准的项目信息模型
项目作为成本管理旳对象，在整个管理过程中其信息会始终伴随左右。在以。IFC标准作为构建项目信息的标准数据格式，并通过其进行项目成本信息模型的构建[46].通常用项目实体来表示项目信息，主要表示项目本身的相关几何特性及相关基本信息，如建筑构件、几何物理特性。项目实体本身具有三个属性，对象位置属性主要记录建筑物产品在空间中的几何位置，位置可以使绝对的、相对的或者是有限制的；属性特征以几何的角度对建筑物产品进行了描述；与该项目有关联的项目以及其他子项目可以用属性关系来记录。通过项目实体我们可以派生出项目元素实体，该实体主要对项目的相关子信息进行描述，可以通过它来描述整个项目涉及到的墙、窗、门等基本建筑构件信息。另一方面，项目元素实体可以通过实体项目分部分项关系来与实体分部分项进行关It而实体分部分项主要完成对项目的分部分项进行表达。对于工程单体的信息表示，在整个信息模型下通过实体工程单体对其进行定义，项目元素实体则通过实体项目工程单体关系与其进行关联。其信息模型图如图5. 11所示。
通过构建上述基于IFC标准的项目信息模型，我们可以在实际应用中根据需要调用相应的实体类中的方法即可获得相应的信息。此时无论是项目信息还是工程信息，预算人员都可以快速的获取并为自己进行服务。基于IFC标准构建的项目信息可以保证在成本管理的不同阶段所获得的信息是准确的，同时IFC标准作为目前BIM数据表示的标准表现形式，可以为整个项目管理提供标准的项目数据支撑。
5. 5. 2基于IFC标准的资源和进度信息模型
项目的资源和进度信息是项目成本在整个管理中所要关注的另一个焦点。在IFC2X2版本中，使用资源实体来表示建筑物的几何资源信息，通过资源隶属关系来进行说明，由于实体本身是抽象实体不能直接对其进行实例化，因此以此为基础派生出三大子类型实体：用于表示人力资源信息的人力资源实体、用于表示建筑设备资源信息的建筑设备资源信息实体、用于表示建设材料资源信息的建设材料资源信息实体。对于进度信息使用进度实体来进行描述，其具有相关进度属性和相关联系属性。而任务实体则通过其进行派生得到，该实体主要记录了在项目实施过程每个阶段时间的相关任务信息。由于项目的阶段性任务涉及到成本方面，就需要我们确定在该阶段我们应该消耗的相关资源量应为多少，因此任务实体通过任务资源关系实体与三大资源类型实体产生关联，使得整个项目的进度与资源信息进行对接，实现每个阶段都可以完成对资源数据旳精确获取。其信息模型图如图5.12所示。【1】
5. 5. 3基于IFC标准的成本信息模型

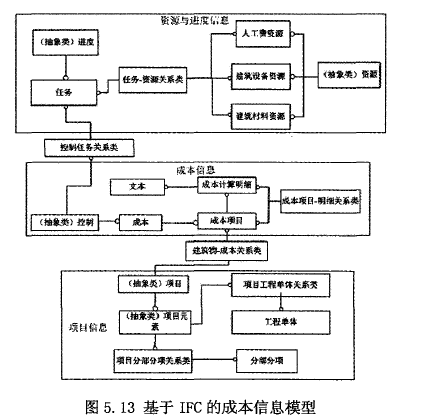

综合上述内容我们可以构建基于IFC标准的成本信息模型，此模型在结构上主要涉及到描述建筑项目信息的、描述资源信息的和描述进度信息的。如图5. 13所示为基于IFC标准的成本信息模型。【2】
在整个成本信息模型中，也可以用IFC标准来对其进行表达。控制实体可以派生出成本实体，可以用其对成本进行表示。从成本实体派生出的实体可以对成本的具体项目进行描述，另一方面成本项目实体通过关系实体与成本计算明细实体产生关联。成本计算明细实体在实现过程中除了与项目成本实体产生关联，同时也会与表示成本信息的文档实体产生关系。
控制实体不仅与项目成本有关系，其与项目进度实体也具有一定的关联性。
整个项目在施工过程中可以根据实际情况对其进度进行相应的控制，要使得整个项目进度处于一个合理的状态之中，不能太快也不能太慢，这就需要控制实体与任务实体之间存在着联系，使得项目的成本信息与整个项目的进度信息和资源信息产生联系。
当前一般情况下，项目的规模都比较大，在进行成本管理时需要将其划分到项目所包含的分部分项中，通过对分部分项的成本进行管理从而完成对整个项目的成本管理。因此通过关系实体将成本项目实体与项目信息实体进行关联，以达到成本项目与项目分部分项信息产生联系。
5. 6本章小结
本章首先分析了传统工程项目成本管理系统存在的问题，为了解决该系统所存在的信息交流不畅问题，我们提出了基于BIM技术的成本管理系统。之后从成本管理模式、成本信息模型、数据接口以及BIM数据管理等多方面对基于BIM技术的成本管理系统进行分析。
