2 总体设计与实现
2.1 系统体系结构层次设计
系统集成平台分为设备管理、数据通讯协议、业务服务层、数据服务层、应用服务层五个管理层次。其中，设备管理层可采集监控、通信、家庭智能终端、IC 智能卡等硬件设备的信息，并能管理动态数据和小区设备运行状态的实时数据；信息数据经过数据通讯协议层产生通用的标准化数据，从而为小区的智能管理提供数据源；业务服务层可对实时数据和基础数据进行加工处理，形成用户服务层的产品，并可实现空间数据与属性数据关联，通过组件技术和数据库使图形与文档有机结合，最终实现文本与图像的互动管理；数据服务层具有数字化和空间可视化的功能，包括数字化的小区空间数据、设备监控的实时数据和基础数据；在应用服务层，用户可通过客户端发出服务请求，通过超文本传输协议进入应用服务器的用户界面接口，并通过应用服务器根据用户指令实现属性数据与空间数据的关联，最终将用户请求的执行结果通过地图超文本链接的方式发送至客户端。
2.1.1 基础数据库
数字化小区采用数据采集编辑模块建立小区管理空间数据层，主要包括点、线、面、地物标识、设施标识等空间数据。
2.1.1.1 小区结构图的数字化
小区结构图的数字化包括建筑楼宇、交通道路、园林绿化、水体、照明路灯、围墙门禁、服务设施、监控设施、动力环保设施等的数字化。
2.1.1.2 楼宇结构图的数字化楼宇结构图的数字化包括楼宇中的监控设施、单元楼道、单元平面结构、门窗、计量表、阀门、楼宇三维立体图等的数字化。
2.1.1.3 监控传感信号的数字化
监控传感信号的数字化包括设施监控传感模拟信号的数字化处理等。

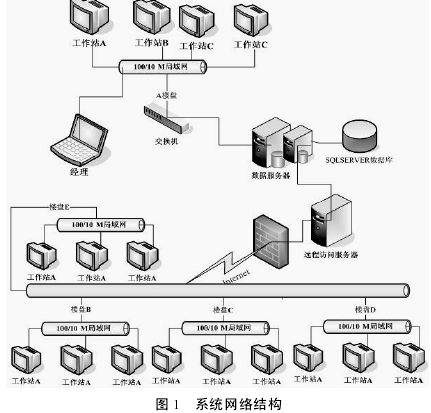

2.1.2 系统网络结构图本系统采用分布式网络结构，结构如图 1 所示。
