实例分析BIM在店子试点项目管理中的综合运用(2)

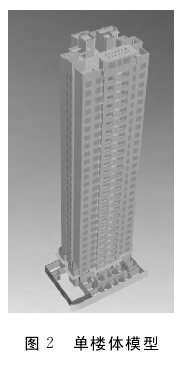

　　大型城市社区综合体结构复杂，为保证建模进度能够有效地与实际施工相结合，本试点工程采用分区、分楼、分层、分构件的方式进行建模，便于整个模型的管理和工程量的提取，对本工程成本、进度、质量的把控提供有效的基础模型（图2）。
　　 　　2.2 Naviswork四维施工模拟对于已建成的Revit模型导入Naviswork中，通过定义时间段、定义各个分部分项工程施工节点，对整个施工过程进行四维模拟，利用全工程总装模型或部分专业总装模型进行漫游、动画模拟、碰撞检查等分析。
　　
　　2.3三维现场平面布置。
　　
　　2.3.1现场平面布置。
　　
　　结合现场实际情况，将工程周边的实际环境以数据信息的方式加入到模型中，建立三维现场平面（图3），快速地建立了整个项目的电子沙盘BIM模型，对试点工程讨论项目实施方案、场地规划、工序流水组织起到了很大的帮助，直观地显示出各个静态构筑物之间的关系，同时使现场平面布置更加合理有效[1-2].利用BIM模型和相关的模拟软件，针对工程的各个阶段，采用平面布置跟随现场模拟施工的方式，模拟各个阶段现场施工时各种材料堆场的布置以及材料进出场线路，各种想法都能够先在电脑上虚拟实现，再讨论优劣，这样在最终决策各个阶段优化的平面布置，以及场区内材料的周转和人员的流动方面优化得更好。
