2. 2. 4夹杂物扫描电镜分析
对低倍检验出的夹杂物进行扫描电镜分析夹杂 物成分，夹杂物化学成分见图12及表3.电子探针分析主要是复合性Ca O,Al2O3,Si O2夹杂及少量F,Na等元素，说明水口开裂后，连铸坯中结晶器保护渣卷渣严重。
2. 3浸入式水口堵塞后冲水口铸坯洁净度
2. 3. 1试验条件
本试验定位取连铸过程因中间包下水口结瘤造成堵塞，连铸浇铸困难，反复开关塞棒用钢水来冲击堵塞的水口，直至浇铸正常的非稳态操作铸坯，冲 水 口 前1 m、冲 水 口 过 程2 m、冲 水 口 后3. 6 m.钢种42Cr Mo A.
2. 3. 2气体检验

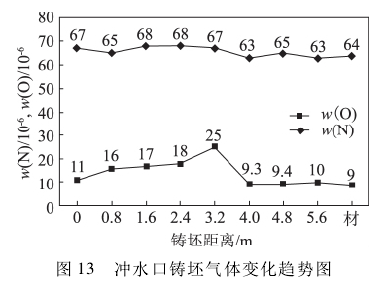

图13为冲水口连铸坯气体含量变化趋势图。可以看出，冲水口过程中，钢材氧含量有增加趋势，且高于正常材氧含量。由图13观察，从冲水口开始直至冲水口结束，连铸坯长度约3. 8 m左右时（ 冲水口过程连铸坯2 m） ,钢中氧含量趋于正常，与正常材氧含量相符。
2. 3. 3金相夹杂物及扫描电镜检验

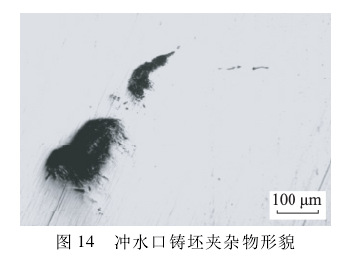

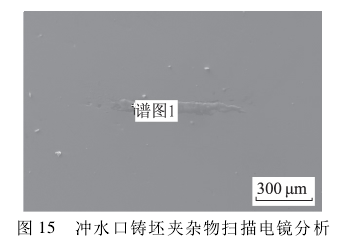

对冲水口连铸坯轧材中非金属夹杂物进行金相检验，结果显示，冲水口过程，所取试样均发现有级别较高的夹杂物，B类夹杂物达到2. 0级、3. 0级，夹杂物评级结果见表4,夹杂物形态见图14.对高倍检验发现的氧化物夹杂通过扫描电镜定性分析，检验结果见表5及图15.氧化物夹杂物主要是Ca O,Al2O3等，含少量Na,F,Si等其它元素。
