【摘 要】为提升EP（环氧树脂）/橡胶混凝土的弯曲性能，以弹性改性剂含量和集料类型为试验因素，制备了不同类型的EP/橡胶混凝土，并采用统计分析法探讨了不同试验因素对EP/橡胶混凝土弯曲性能的影响。研究结果表明：集料类型与弹性改性剂含量相比，前者对EP/橡胶混凝土弯曲强度的影响显着，而后者的影响不明显；弹性改性剂含量和集料类型均对EP/橡胶混凝土弯曲变形量有显着影响，并且弯曲变形量与弹性改性剂含量的关系符合指数成长模型；当w（弹性改性剂）=30%（相对于EP/橡胶混凝土总质量而言）时，弹性/刚性集料体系的弯曲强度（为15.20 MPa）相对最高。
【关键词】环氧树脂；橡胶；混凝土；弹性改性剂；集料类型；弯曲性能。
0 前 言。
废旧轮胎的合理处治是全世界资源利用和环境保护领域的研究热点之一，废旧轮胎作为一种可再生资源，采用适当的方法回收再利用，既能节约资源，还可创造可观的社会经济效益[1-2].目前，将废旧轮胎破碎成橡胶粉作为路面铺装材料，是受到广泛认可的一种处治方式[1],橡胶粉改性水泥基混凝土[3-4]、沥青基混凝土[5]和聚合物混凝土[6-8]都有广泛的研究和应用。
环氧树脂（EP）混凝土是聚合物混凝土的一种，具有强度较高、固化时间较短、耐久性较好和耐冻融等优异特性[6,9-10],并且EP易于改性，如增韧、耐湿热化和耐高温化等[11-13],还可根据应用要求的不同而实现EP混凝土的针对性改性。因EP胶粘剂与橡胶颗粒模量接近且粘接性较好，以橡胶颗粒改性EP混凝土可有效改善混凝土的抗弯性能，提高其抗裂性和抗冲击性[7],因此，橡胶改性EP混凝土可广泛应用于桥面铺装、机场跑道、停车场地面和路面铺装等工程的快速修复[14-15].
本研究采用聚氨酯类弹性改性剂对EP进行改性，制备了一系列不同弹性改性剂含量（10%~80%）、2种不同集料类型（弹性/刚性、弹性）的EP/橡胶混凝土，利用统计分析方法，考察了弹性改性剂含量和集料类型对混凝土抗弯强度和抗弯变形量的影响。
1 试验部分。
1.1 试验原料。
双酚 A型环氧树脂（EP,E-51）、环氧活性稀释剂692、改性脂肪胺固化剂，工业级，市售；弹性改性剂（具有柔性聚氨酯主链和端活性基团的液体聚合物），自制；废旧橡胶颗粒，工业级（粒径1~2 mm），青岛惠商橡胶有限公司；玄武岩石料（粒径3~4 mm）、天然河砂（细度模数2.78），市售。
1.2 试验仪器。
CMT4304型微机控制电子万能试验机，美特斯工业系统（中国）有限公司；BT125D型电子天平，德国Sartorius公司。
1.3 试验制备。
首先将EP、弹性改性剂、环氧活性稀释剂按表1所示配方混合，机械搅拌3 min,再加入固化剂，机械搅拌 3 min,即可得到 EP胶粘剂；接着按 V（玄武岩石料）∶V（砂子）∶V（废旧橡胶颗粒）=1∶2∶3混合，机械搅拌 3 min,得到弹性/刚性集料；然后按 m（胶粘剂）∶m（集料）=1∶5称量，机械搅拌5 min,使其充分混合；之后将胶粘剂和集料的混合物填入模具，室温养护12 h,随后60 ℃养护8 h,即得到弹性/刚性体系的EP/橡胶混凝土。
纯弹性混凝土集料中只有橡胶颗粒，未添加玄武岩石料和砂子，其余制备步骤与弹性/刚性体系EP/橡胶混凝土相同。
1.4 测定或表征。

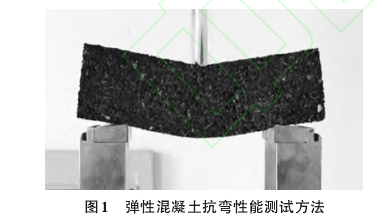

（1）弹性混凝土抗弯强度和抗弯变形量：按照GB/T 17671-1999标准[16],采用万能试验机进行测定（试件尺寸为40 mm×40 mm×160 mm,测试速率为2 mm/min,测试方法如图1所示；本研究中所指相对最大变形量为应力-应变曲线中峰值应力所对应的弹性混凝土变形量）。
（2）拉伸强度和断裂伸长率：按照 GBT 2567-2008标准[17],采用万能试验机进行测定。
