摘要：电力资源是促进社会和经济发展以及人们日常生活的重要能源。为了合理利用日常生活中的电力资源，电力公司应加强电网运行管理。但是，在变电站运行过程中，经常会发生各种故障，如线路跳闸、主变压器低压侧的开关跳闸及主变压器的三侧开关跳闸。及时消除变电站运行中的错误是确保变电站正常运行的重要手段。变电站运行的严格安全管理可以有效降低变电站运行故障的可能性。在此基础上，本文分析了变电站运行中的问题和安全管理，讨论如何加强变电站运行安全管理方法，以促进变电运行的稳定发展。
关键词：变电运行; 故障排除; 安全管理;
Troubleshooting and Safety Management Analysis of Substation Operation
HUANG Jian JIANG Qiyun
Jiaxing Hengchuang Electric Power Design and Research Institute Co., Ltd.Power Supply and Distribution Service Branch
Abstract：Electricity resources are important energy sources that promote social and economic development and people's daily lives. In order to make rational use of power resources in daily life, power companies should pay attention to grid operation management. However, during the operation of the substation, various faults often occur, such as line tripping, tripping of the switch on the low-voltage side of the main transformer, and tripping of the three-side switch of the main transformer. Eliminating errors in the substation operation in time is an important means to ensure the normal operation of the substation. Strict safety management of substation operation can effectively reduce the possibility of substation operation failure. On this basis, this paper analyzed the problems in substation operation and safety management, discussed how to strengthen the substation operation safety management method, in order to promote the stable development of substation operation.
随着我国居民的生活质量逐渐改善，每家每户对电力的消耗在不断增长，电力的正常运行对我国社会的整体发展及居民的日常生活都起到了不可替代的作用。变电站运行期间发生的故障会影响整个变电站系统的平稳运行，降低电源质量或破坏电源系统的完整性，从而对我国电力领域造成巨大的经济损失。因此，电力公司必须在变电站运行过程中重视故障排除，并严格遵循“预防为主，安全第一”的管理原则，实现变电站供电安全稳定运行。
1 变电运行的故障排除
1.1 线路跳闸故障
当出现线路跳闸故障时，相关人员应该参照保护回路图对线路进行一一排查。检查范围应从发生故障的线路至线路出口。如果在此范围内未检查出故障，则集中检查跳闸开关，检查消弧线圈、三相臂和开关位置指示器的状况[1]。如果开关是弹簧机构，应检查弹簧的能量存储以确保其正常；如果开关是电磁机构，应检查电源保险触点；如果开关是液压机构，应仔细检查压力条件。保护回路如图1所示。
1.2 主变压器低压侧的开关起作用
总线故障、开关故障和瞬态跳闸是主变压器中低压开关跳闸的主要原因。对次级和初级侧设备的进一步检查可以分析并确定主变压器上的低压开关跳闸的原因。通过检查保护动作和检查设备，可以预先确定主变压器的欠压侧的过电流保护动作。检查保护动作时，应同时检查主变压器和线路保护。如果仅主变压器低压侧的过电流保护起作用，可能是总线故障或线路故障。在主变压器的欠压侧，如果过电流保护动作需要线路保护动作并且线路开关没有跳闸，则可以认为是线路故障。如果有一个开关跳闸并且没有防止卡丢失的保护措施，应确保该开关是可跳闸的，并且发生了直流两点接地[2]。

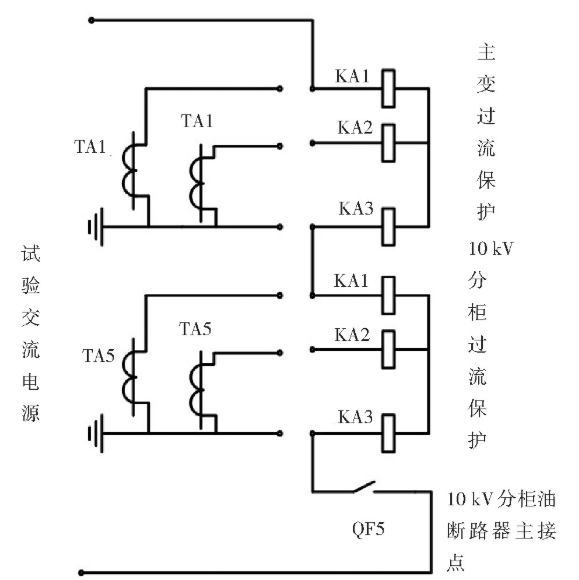

图1 保护回路图
1.3 主变压器的三侧开关跳闸
使主变压器三侧开关跳闸的主要原因是：主变压器内部故障、主变压器差动区域故障以及低压侧过电流保护被拒绝或导致故障侧开关跳闸的故障。如果主变压器的低压侧母线连接线发生故障，则该线的保护将拒绝运行或保护起作用，并且开关拒绝起作用，应通过检查基本设备和丢失卡的保护来确定故障原因。如果采取了气体保护措施，则可以认为是二次电路故障或内部变压器故障，必须在这两个地方进行详细检查[3]。如果采取差动保护措施，应检查主变压器三侧的主CT室。如果差动保护和瓦斯保护同时工作，则说明变压器存在内部故障，如果故障没有消除，则不应操作变压器。回路原理如图2所示。

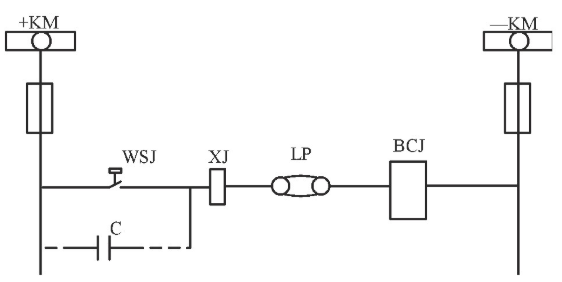

图2 回路原理图
注：XJ表示重瓦斯信号继电器DXM-2A/15m A;BCJ表示保护出口继电器；WSJ表示重瓦斯继电器接点；C表示重瓦斯继电器接点并接的保护盘电；LP表示缆芯间存在的等值电容；±KM表示控制小母线；额定电压为220 V。
1.4 电气设备加热故障的诊断
线路连接的电阻较小，产生的热功率较小，并且当电缆连接器的电阻由于接触不良而增大时，会出现过多的热功率问题和异常发热问题。通常，接头电阻快速增加的主要原因是线路的结构设计以及施工过程中未能严格遵守施工标准，导致线路在连接时存在接触不良的情况，此时线路出现短路，接头电阻呈现出电阻增加的状态。
铁芯过热也是电器设备加热故障的原因之一。
铁芯加热失败最重要的原因是铁损的增加。铁损的增加主要是指在向电缆供电后形成导电磁铁，并且电能以磁场能的形式消散。如果在电网设计中出现诸如无法正常启动和运行的现象，铁损热量也会增加。此外，在未规范电缆铁芯规格的情况下，设备当前所采用的铁芯质量无法满足设备运行需求，则铁芯部位会出现局部过热或者是短路的情况。变压器中的泄漏也会导致铁损和加热故障。受到电器设备连接器加热频率过高的影响，连接器部分存在部分时间段加热频率不确定的情况，且因为设备类别不同，需要加热的条件也存在差别，在缺乏规定加热频率的情况下，很容易出现加热故障。为此，在对电器设备进行加热过程中，需要先明确设备的类别，然后分析设备的加热条件需求，并定期对设备做好维护和保养工作，维护周期应根据当地电力系统和设备的运行状况来确定[4]。科学确定维护周期，可以使电气设备的维护工作更加有序，从而提高维护工作的效率，缩短维护周期，减少电连接器发热事故造成的损失，使电力生产可持续发展。
2 变电站运行安全管理
2.1 变电站运营商专业素质的提高
由于变电站中运行着许多设备，因此发生故障和异常的可能性很高，这就对变电站操作人员提出了较高的要求。因此，有必要对变电站操作人员进行技术培训和安全意识培训，以减少由变电站运行引起的安全问题。首先，提高各个变电站操作员的意识并提供适当的技术培训。指导变电站操作员组织工作日志，总结工作经验，以防止错误再次发生。其次，对变电站操作人员进行安全意识培训。结合以往的事故，增强变电站操作员的自我保护意识，防止事故发生。同时，批评不严格遵守操作规范的员工，并建立相应的监督机制，以尽可能防止发生安全事故。
2.2 加强设备管理，建设变电站设备检查检查系统
严格管理变电站设备，建立变电站设备巡检制度，这是变电站运行安全管理的主要内容。首先，在构建变电站系统时，必须仔细选择设备以确保设备质量，并防止在运行变电站后由于设备质量问题而导致的操作故障。其次，变电站系统正常运行后，有必要建立严格的变电站设施检查制度。通过定期的设备检查，可以消除突然的绝缘劣化，人为损坏和异物掉入变电站操作设备上，从而确保变电站设备的安全运行。定期检查设备可以了解设备的运行状况，从而控制设备隐患来确保设备的长期安全运行[5]。
2.3 实施安全管理规章制度
首先，将安全性概念纳入公司文化中，以便公司中的每个员工都认识到安全性的重要性，并将安全性管理渗透到所有设备检查中，以便对所有工作环节进行适当监控。确保所有工人员认真对待工作，保持警惕并专注于工作。其次，有必要加强变电站操作人员的思想培训和教育，使他们对安全有充分的责任感，以更加科学、规范的方式进行操作。例如，我们使用安全标语、教育视频等来提高变电站操作员的安全意识。
2.4 严格执行标准化工作
鉴于上述故障情况，为强化变电站设备的安全运行，需要制定工作的标准化制度，确保各项工作均严格按照工作标准完成。第一，作为设备的操作工人，需要持证上岗，具备设备操作资格，且严格按照变电站所制定的设备操作规范控制自身操作行为。第二，设备检查人员需要先明确自身的工作任务和工作内容，将设备检查结果记录到特定的检查笔记中，形成完整的检查报告。第三，设定监督人任务，以监督人的方式监督和替换正在操作设备的工作人员，强化对工作人员的约束作用，降低事故发生的概率。第四，注重预防措施的制定，根据以往设备出现故障的实际情况，分析导致事故发生的原因，构建事故应急预案，一旦设备发生故障，立即执行应急预案，及时对设备进行维护和检查，降低设备故障所造成的风险和损失。
2.5 增强风险管理意识
变电站的设备运行过程中出现风险是不可避免的，为降低设备故障所造成的损失，电力公司需要注重对各个层次工作人员风险管理意识的培养。具体来讲，先完成风险管理知识宣传，以宣传栏和宣传海报的方式提醒变电站工作人员，明确设备故障的关键环节，并促使其了解设备故障所产生的危害。然后，利用规章制度方式对管理人员进行约束，促使其定期查看设备运行状况，督促设备维修和检查工作。最后，通过模拟演练，如紧急情况下的模拟演习，提高相关人员的风险意识，并实现电力系统的正常运行[7]。
3 结语
全体员工应始终以自我完善和安全防范为理念，及时消除变电站的缺陷，实现变电站运行的安全管理，确保整个电网的稳定运行，为国家和人民做贡献。
参考文献
[1] 何宏朝，高明涛.变电运行的故障排除及安全管理分析[J].电力系统装备，2019(18):108-109.
[2] 高尚奎.变电运行的故障排除及安全管理分析[J].商品与质量，2019(24):251.
[3]洪展鸿.变电运行的故障排除及安全管理分析[J].科技风，2019(4):166.
[4] 王轶.变电运行的故障排除及安全管理分析[J].电子乐园，2019(5):198.
[5]都兰.变电运行的故障排除及安全管理分析[J].数字通信世界，2018(9):260.
[6]郑芳序.变电运行的故障排除及安全管理分析[J].科技经济导刊，2018(27):77.
[7]刘云.变电运行易出现的故障排除及安全管理方法[J].数字通信世界，2019(12):244.
