离子液体是指在室温或邻近室温下，完全由阴阳离子组成的有机液体化合物，又称为有机离子液体、室温熔融盐等[1].与传统的有机溶剂相比，离子液体具有蒸汽压低、不易挥发、无色无嗅、无可燃性、热稳定性和化学稳定性好，结构可调性大、电导性好以及电化学窗口宽等突出优点[2],目前在多个领域中已得到应用，如电化学、催化、合成、分析等。在萃取分离领域，离子液体对目标物质具有一定的选择性，被用于萃取有机物、金属离子、生物分子等，是一种可替代传统萃取剂的新型绿色溶剂[3].
用离子液体[BMIM][PF6]+P204体系可从酸性铟渣浸出液中萃取分离In（Ⅲ），In（Ⅲ）萃取率接近100%[4].但离子液体萃取In（Ⅲ）的研究报道较少。为此，利用离子液体作为萃取剂和溶剂，研究了从废液晶显示器硫酸浸出液中萃取铟，通过单因素试验，给出离子液体萃取铟的最优条件。
1试验方法
1.1试验原料
试样：经破碎后的废三星14寸LCD面板粉末，经颚式破碎机破碎后过1mm筛，然后采用全方位 行 星 式 球 磨 机 机 械 活 化60 min,再 用1mol/L硫酸溶液浸出，过滤后得含铟浸出液。浸出液组成见表1.
试剂：浓硫酸、氢氧化钠，分析纯，国药试剂；磺化煤油，工业级，上海莱雅仕化工有限公司；二（2-乙基己基磷酸），P204≥95%,洛阳奥达化工有限 公 司；1-丁 基-3甲 基 咪 唑 六 氟 磷 酸 盐，[BMIM][PF6]≥99.0%,苏州昊帆生物科技有限公司；铟离子标准溶液1 000μg/mL,国家标准样品网。
1.2主要仪器
全方位行星式球磨机，QM-QX,南京南大仪器厂；移液枪；酸度计，Sartorius PB-10;分液漏斗；美国热电ICP发射光谱仪，iCAP6300.
1.3试验方法
用移液枪取一定体积有机相和水相，置于20mL分液漏斗中，恒温振荡一定时间后静置、分层，取萃余水相测定In（Ⅲ）浓度，根据质量守恒定律，利用差减法计算有机相中In（Ⅲ）的浓度，计算In（Ⅲ）萃取率。
2试验结果与讨论
2.1 P204体积分数对In（Ⅲ）萃取率的影响
离子液体直接萃取金属离子的能力非常小，A.E.Visser等[5-6]提出了2种提高金属离子在离子液体中分配比的方法：第1种是在离子液体的阳离子取代基上引入配位原子或配位基团；第2种是加入传统萃取剂，使其与离子液体按一定比例混合，形成更便于分离的化合物，协同萃取金属离子。试验采用第2种方法，离子液体中加入传统有机磷酸萃取剂P204,并与传统溶剂磺化煤油进行对比。

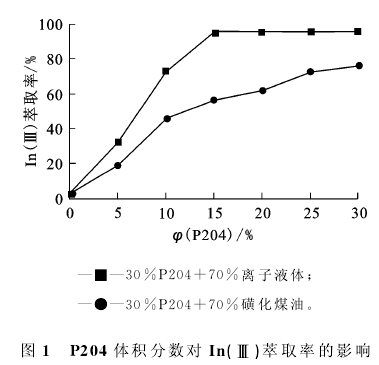

以离子液体和磺化煤油稀释P204,配制不同P204体积分数的萃取剂，控制萃取相比Vo/Va为1/1,萃取时间10min,试验结果如图1所示。
由图1看出：铟萃取效率与有机相中P204体积分数成正比；不论是离子液体还是磺化煤油，对In（Ⅲ）的萃取能力均小于3.0%,可忽略不计；随有机相中P204体积分数增大，铟萃取率增大，P204+离子液体萃取体系的萃取率高于P204+磺化煤油萃取体系的萃取率。以磺化煤油作溶剂时，P204体积分数为30%时，In（Ⅲ）萃取率达76.1%,此后随P204体积分数增大，铟萃取率变化不大。以离子液体为溶剂时，P204体积分数在0%~10%范围内，In（Ⅲ）萃取率成线性增大；P204体 积 分 数 为15%时，In（Ⅲ）萃 取 率 达 到95.8%,萃取反应达到平衡；继续增大P204体积分数，铟萃取率变化不大。综合考虑，最佳萃取剂确定为15%P204+85%离子液体。
