3.1热电偶性能参数
众所周知，在高炉建成后炉底炉缸耐材内的热电偶是无法更换的，因此热电偶质量非常重要，高炉炉缸炉底热电偶应选择专门针对高炉炉缸炉底环境开发的具有耐高温、耐腐蚀、抗还原、抗氧化、抗渗碳特性的高炉炉缸专用热电偶，以保证多数热电偶在一代炉役内长期正常工作。

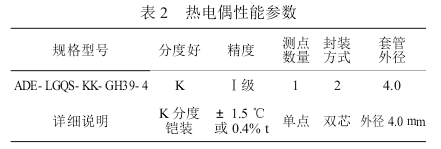

高炉炉缸专用热电偶是专门针对高炉炉缸炉底复杂的工况环境设计的优质铠装柔性热电偶，在不发生渣水、铁水直接侵蚀、坠物或其他不可抗力破坏的情况下，可以保证一代炉役内90%以上的热电偶能够长期稳定工作。严格执行的国家标准：《铠装热电偶电缆及铠装热电偶》（GB/T 18404- 2001）。热电偶性能参数如表2所示。
3.2采集系统网络架
构本系统由高炉炉缸专用热电偶、补偿导线、采集模块、多路串口服务器、网络交换机、工控机、数学模型组成。首先，在砌筑炉缸炉底耐材时，在耐材内预埋热电偶，组建炉缸炉底耐材温度采集系统，然后，根据高炉设计结构、炉缸炉底砌筑图、耐材参数等开发高炉炉缸炉底温度场分布、三维侵蚀内型、渣铁壳厚度、炉缸活跃性在线监测诊断模型。

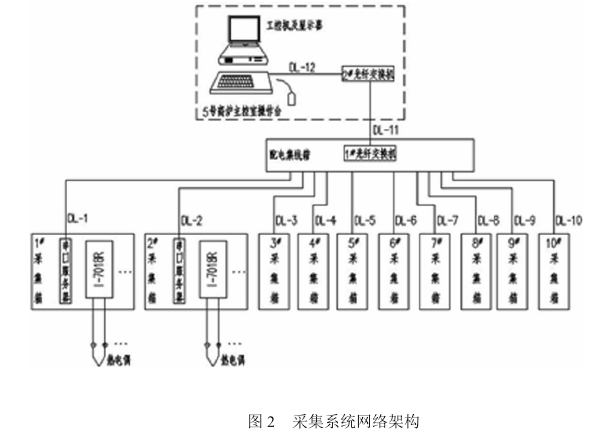

炉缸炉底耐材温度采集系统的网络架构如图2所示。
