配电线路工技师论文第一篇：一起10kV配电线路单相接地故障分析与思考
摘要：配电网单相接地故障是长期困扰配网运维人员的一个难题。本文针对一起具体的10kV配电线路单相接地故障，指出目前运维人员处理配网接地故障具体流程，分析停电时户数和计算方法，从配电网单相接地的预防和发生单相接地后如何更快查找故障点两方面提出几点具体思考。
Abstract：Single-phase grounding fault on distribution network is a difficult problem to electricity workers.In view of a specific 10 kV distribution network single-phase grounding fault, this paper points out the specific process of single-phase grounding fault at present, analyzes the number of households and calculation methods during power outage, and puts forward several specific thoughts on how to prevent single-phase grounding faults and how to find fault points faster when single-phase grounding.
我国配电网大多采用中性点非有效接地方式，发生单相接地时故障电流小、电弧能量低、破坏力弱，只要能够及时有效熄灭电弧，绝大多数单相接地都是可以“自愈”的瞬时性故障[1]。随着配电网绝缘化和电缆化率的提高，配电网单相接地故障占比逐渐降低。某市供电公司城区配电网运行现状表明，城区配电网发生单相接地故障在配电网故障总数中占比约30%,远低于一些文献中所述的70%。即便如此，由于配电网中性点非有效接地方式，发生单相接地时各个电流采集点的故障电流都没有明显的变化，各电压采集点采集的故障电压都呈一致性变化，这使得很难对故障点进行准确定位，故障查找起来也比较困难，单相接地仍然是困扰配网运行人员的一大难题。
1 一起10kV线路单相接地故障基本情况
1.1 故障概述与天气情况
2020年1月3日12时34分，某市110kV开发区变10千伏Ⅱ段母线C相接地，母线电压为：A相10.27kV、B相10.26kV、C相0.06kV。接地选线装置判定10kV开汕148线接地，拉开开汕148开关后电压恢复正常。12时48分，运维人员开始对开汕148线进行查线。14时32分，发现6#杆通世纪紫薇苑小区临时电用户内部电缆被挖断，拉开6#杆开关将其隔离。15时02分，故障处理结束。故障时，该地区天气晴，温度-6℃～3℃,西北风3级。
1.2 故障线路基本状况
10千伏开汕148线为4分段3联络线路，投运于2007年6月12日，线路总长为8.34km, 其中架空线路长3.67km, 电缆线路长4.67km, 主要架空导线型号为JKLYJ-240绝缘导线，主要电缆型号为YJV22-3*400。线路有自动化柱开6台，接有公变19台，专变11台，总容量16220kVA,带供香格里拉、城市之星、金鼎名府等用户，线路简图如图1所示。

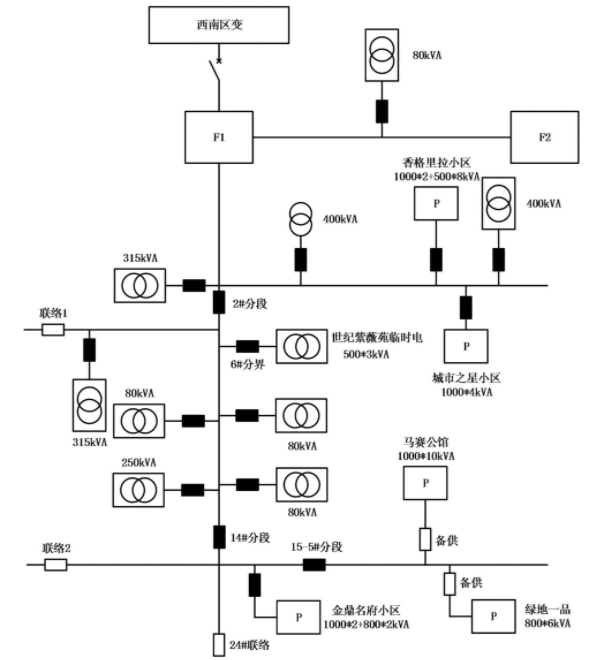

图1 10kV开汕148线简图
2 故障处理过程与停电时户数分析
2.1 故障处理过程
12时32分，接地选线装置报开汕148线接地，供电服务指挥中心即开始通知该线路上重要用户。
12时47分，拉开开汕148开关，110kV西南区变母线低压侧电压恢复正常。
12时48分，线路运维单位接到配调通知，立即组织人员进行巡查。
13时40分，2#杆开关之前线路和设备查无异常，拉开2#杆开关，合上开汕148开关，母线电压正常。
13时51分，2#杆与14#杆之间线路和设备查无异常，拉开14#杆开关，合上2#杆开关，发现C相接地，立即又拉开2#杆开关。
14时02分，合上24#杆联络开关，将14#杆以后负荷转移至10kV富金955线上。
14时32分，运维人员发现6#杆用户(世纪紫薇苑小区临时用电)内部电缆被钻头钻破，导致电缆单相绝缘破损。随即运维人员拉开6#杆开关，合上2#杆开关，母线电压正常，故障点确定为6#杆用户内部。故障现场照片如图2所示。
14时58分，合上14#杆开关(合环)。
15时02分，拉开24#杆开关(解环),故障处理结束。6#杆用户内部故障由营销部通知用户自行处理，故障修复后履行送电申请手续。

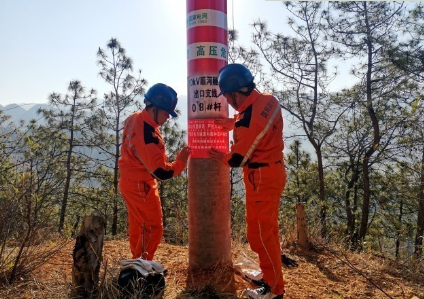

图2 故障现场照片
2.2 停电时户数分析
停电时户数是一项非常重要的可靠性指标，计算方法为停电时间乘以停电用户数，通常以一台10kV变压器作为一户，单位为：时·户。
本次故障共计停电时户数34.9,其中故障查找阶段28.7,故障修复阶段0(用户自行修复),故障恢复阶段6.2。按执行班组分：配电运检班34.9时户数，带电作业0时户数，抢修单位0时户数，变电运维及调控0时户数。停电时户数具体计算流程如表1所示。
表1 主要故障事件及停电时户数统计表
3 关于故障的几点思考
3.1 配电网单相接地故障的预防措施
(1)对于电缆线路，外力破坏导致电缆单相绝缘损坏是导致单相接地最主要的因素。
因此，要加强防外破管控，确保电缆通道不被破坏。一是对配网工程和用户内部工程的施工质量严格验收，本起故障就暴露出用户内部存在电缆排管混凝土包封厚度明显不足，电缆通道上方无电缆标示桩等问题。二是加强宣传，让潜在外破者明白一旦造成外破可能对自己带来的危险，产生敬畏心里。三是加大追责力度，发生一起，追查一起，严肃考核，如用户内部外破，不整改到位不送电。
(2)对于架空线路，异物碰线和绝缘下降是造成接地的主要原因。
一是要加强线路巡视与通道清理。巡视的重点是线路与建筑、树木之间安全距离是否足够，横担、杆顶等部位是否有鸟巢或异物，绝缘子上导线绑扎是否牢固，以及导线垂弧是否合理。发现缺陷，要及时处理，为配电线路提供一个安全畅通的运行条件。二是对线路绝缘子定期检测，同时还要确定避雷器以及分支熔断器等设施的绝缘性能，将存在的隐患及时消除，确保线路运行安全性与可靠性。三是老旧线路定期检修，对于故障率高的老旧线路，需要对其进行改造，包括选择耐压等级较高的绝缘子代替老旧绝缘子，搭配应用金属氧化物避雷器，必要时还可以加装熔断器和分支断路器，来提高线路运行保障。
3.2 接地故障快速查找方法
(1)运维人员应熟知线路运行状态，了解线路上有哪些外破风险点。
一旦发生单相接地，运维人员首先对存在外破风险的线路进行查找。如果主线路查无异常，则要重点关注线路上有无施工工地临时用电，如有则因优先对这些用户进行巡视排查。
(2)加快信息传递。
用户内部发生单相接地故障，一般都是有具体原因的或者会产生爆炸等现象，用户知道后一般都会打电话寻求供电公司的帮助。这些信息对配电运检人员开展故障排除有极大的帮助，因此要加强公司内部信息传递，及时将这些信息传递到具体运检人员。
(3)积极使用新技术和新设备。
一是积极推广具备接地故障识别功能的分段开关和用户分界开关，通过站内站外采集信息联合进行接地选线和选段。二是采用高精度故障指示器，探索高精度故障指示器在识别接地故障上的应用。三是推进外加信号接地故障识别仪器的应用，在锁定故障线路后快速利用仪器定位故障点，加快故障查找进度。
4 结语
配电线路单相接地故障是长期困扰运维人员的一个难题。由于配电网中性点大多采用不接地或经消弧线圈接地方式，且接地时经常伴有电弧，使得单相接地故障的定位和处理尤为复杂，故障查找时间也远高于相间短路故障。本文针对一起具体10kV配电网单相接地故障，给出某市供电公司目前处理配电网单相接地故障的常规流程和做法，并从单相接地故障预防和快速处理两个方面提出了几点思考。
配电线路工技师论文第二篇：配电线路常见故障及配电运检管理措施研究
摘要：随着现代科技水平的提高，生产生活所用的电器设备数量不断增多，对电力能源的需求也进一步扩张。同时，因用电过度产生的配电线路故障也越来越普遍。由此，加大配电线路排查检修力度，加强配电线路运检管理尤为重要。只有全面掌控配电线路常见故障类型与特点，及时采取故障排查处理措施，才能确保电力系统的稳定运转，满足生产生活的电力能源需求。
关键词:配电线路;常见故障;运检管理措施;
由于配电线路的供电压力较大，而且极易受到人为因素与环境因素的影响，所以经常发生意外故障。一旦配电线路出现故障，不仅会影响电力能源的持续稳定供应，还会对公众的生命财产安全构成威胁。本文就将概括配电线路常见故障类型，分析配电线路故障诱导因素，最后提出运检管理措施，旨在为电力企业提供参考意见。
1. 配电线路常见故障
1.1 短路故障
短路故障是一类较为常见，且危害性较大的配电线路故障。过载电流与瞬时电压不仅会对电器设备造成强有力的冲击，还会诱发一系列的连锁反应，导致配电线路发生短路故障。一旦配电线路短路故障处理不及时、不到位，故障范围还会进一步扩大，就会阻碍电力系统的正常运行。调查研究可知，电位导体短接、绝缘层破损是发生配电线路短路故障的关键因素。
此外，在配电线路施工过程中，线路材质质量不达标、施工工艺不规范、施工技术不合理、质量验收不到位，也会增加配电线路短路故障发生率。例如，在线路敷设时，施工人员未能严格按照标准规范对导线加以连接，导线连接部位处理不当。当供电负荷压力过大时接线处异常发热。一旦温度超过一定限度，绝缘层会熔断，诱发配电线路相间短路，甚至产生火灾事故。
1.2 接地故障
接地故障也是一类常见的配电线路故障，会影响配电线路及整个电力系统的安全运行。而引起配电线路接地故障的原因集中体现在如下三方面；
外力破坏：由于配电线路是长期暴露在外界环境中的，所以，极易受到极端恶劣条件的影响，如雷电、台风、冰雹、沙尘暴等。
管理不到位：配电线路使用管理不到位，也是诱发配电线路接地故障的关键因素。例如，配线线材质量不达标、绝缘子老化、变压器性能故障等。
人为因素：在检修配电线路时，施工人员技术操作不规范，对线路造成机械性损害。
1.3 超负荷故障
所谓超负荷，就是实际电流值超过电器设备自身的额定电流极限。通常，超负荷故障又称之为过负荷故障。一旦实际电流值超过电器设备自身的额定电流极限，就会导致接线处等特殊部位温度激增，绝缘层熔断，诱发短路、短路故障，严重情况下还会诱发火灾事故。由此可知，超负荷故障具有极大的危害性。
2. 电力线路故障的主要原因
结合过往的工作经验，引发线路故障的原因主要分为三种，其一是设备自身的原因，其二是自然原因，其三是设备原因。设备原因主要体现在设备安装时，工作人员并未严格按照规范要求操作，故而，设备运行的过程中可能出现故障或质量问题，设备间的协调性也因此受到了较大的影响。若设备中的细小元件出现较为明显的质量问题，则会使初期的送电效率显着降低，如未及时采取科学有效的控制措施，则设备运行温度会显着升高，容易引发设备损毁问题。
自然原因主要指自然灾害。部分配电线路处于人烟稀少且环境复杂的地区，受地形因素的影响，塔架间的距离较长，加大了线路弯曲和垂落的概率。如线路遇到树枝等物体，出现短路现象的概率会显着升高。另外，山间的温差大，风力变化频繁，发生线路接地故障的概率较高，这也是引发线路短路的主要原因。且配电线路运检也是线路故障的原因之一，运检工作中需要准确把握线路的走向、完善电力设备装配和线路维护及检修等内容。
3. 电力配电线路故障的处理措施
电力配电线路故障中，接地故障、短路故障和超负荷故障是较为常见的故障类型。针对不同的故障，需结合故障的表现和故障的位置，采取不同的故障处理措施，以期切实保证线路运行质量。
接地故障：接地故障的诱因较多，接地保护体系失衡是引发接地故障的主要原因。出现故障后，结构绝缘体无法充分发挥自身的作用，出现了线路短接等问题。处理接地故障的过程中，应准确测量检测线路的电阻值，故障排查工作中需要在没有出现断线问题的前提下，采用分段试送，逐段分离的处理方式，有效控制故障波及范围，以此明确故障点，采取科学有效的处理措施。现如今，10k V配网运行中，站内开关、配电线路分段开关和分界开关均设置了单向接地保护警报装置。线路运行中，设备在识别零序电流值后便可判断线路负荷侧是否有接地故障。如存在接地故障，则可及时报警并断开线路。出现单相接地问题时，线路上的报警器可向控制中心发布警报信息，对故障予以迅速反应。单相接地保护设备处于运行状态时，需采取措施提高警报设备的灵敏度，加快故障反应速度。判断故障时，可使用GPRS系统准确判断故障点的位置。设备维修时，及时更换绝缘子和避雷器等设备。
短路故障：结合短路故障的主要特点，出现短路故障时，为了缩小故障停电的区域范围，配电线路内的保护开关可自动断开故障线路，以保证非故障范围的平稳运转。排查短路故障点时，要根据短路的主要类型、线路的地域和季节特征以及是否存在施工路段，缩减故障范围，明确故障位置，采取科学有效的修复措施。现阶段较为普遍的短路类型主要分为柱上的断路器被击穿、断杆、断线等。针对不同的故障，需采取不同的应对措施。修复中，务必始终坚持“先复电后抢修”“能带不停”的基本原则，缩短修复故障的时间，减小修复过程中的停电范围。
超负荷故障：超负荷故障主要与配电线路中的电流超负荷有关，而预防故障的手段缺乏多样性，电流值穿透、热成像法是最为常见的方法，其可更加全面地了解和掌握线路超负荷的位置。维修工作中，针对卡脖子的线路，可采用延长线径的处理措施，针对载流量较小的开关和刀闸，要及时更换设备，确保其平稳运行。工作人员应意识到线路温度会影响绝缘层，有必要采取多种措施，防止绝缘层电阻值下降后引发安全隐患。此外，高度重视检修中的施工工艺，防止线路接头施工工艺不佳所引发的发热问题，进而在后续设备发热分析过程中减少判断失误。
4. 运检管理的策略分析
为了增强线路运行的稳定性，一方面要做好故障的预防和处理工作，另一方面也需采取科学有效的运检管理措施。以下笔者就从建立健全的运检管理体系、加强配电线路日常维护、创建配电数据库，提高运检效率和应用智能化管理平台四个方面作简要分析。
4.1 建立健全运检管理体系
配电线路运检管理中的内容较多，要求相关部门建立科学有效的管理机制和管理体系。运检管理工作中，应当高效利用现代化管理模式和信息技术。如利用网络平台能够改进管理效率。线路运检管理系统建设的过程中，需充分结合管理目标及主要内容，利用网络化的管理模式实时监控配电线路，这样运检管理效率会显着提高。另外，获取运行信息更为便利，能够第一时间调整线路负荷。利用信息技术能够分析运行数据，利用大数据技术也可厘清可能存在的故障问题，进而采取科学有效的预防措施，保障故障预防和维护的效果，增强输电的安全性和可靠性。
4.2 加强配电线路日常维护
供电系统中，配电线路发挥着十分重要的作用，其直接影响着用电质量、稳定性与安全性。加强运行维护有利于改善配电线路运行水平。为此，有必要将日常维护工作落到实处。
首先，高度重视配电线路的巡视工作，采取定期巡视和随机巡视有机结合的方式，全面掌控配电线路运行概况，改善配电线路运行维护整合工作，以便第一时间发现工程质量及安全隐患。日常工作中，可将故障巡视作为重点内容。其次，完善线路自身性能及质量的巡视工作，仔细检查配电线路老化、绝缘破损和设备异常等问题。同时也可利用先进技术仔细检查，第一时间发现问题，采取科学有效的解决措施。最后，制定详细的日常维护制度和规范，创建标准化的日常维护流程，为各项维护工作的顺利进行提供保障。
4.3 创建配电数据库，提高运检效率
为提高配电线路运行效率，建设配电线路时，需要创建配电系统数据库，数据库中涵盖了关键设备的位置和区域内配电线路布局等内容。以信息技术监控线路和设备运行状态，能够显着提高配电运行效率，与此同时，也可在分析大数据的过程中，掌握发生概率较高的线路故障及故障产生的主要原因，加大监控力度。工作人员在运检工作中应将该设备作为关键点，高度重视线路常见的故障以及发生故障的主要原因。在数据全面，功能稳定的数据库支持下，促进设备安全、平稳运行。再者，高水平的数据库也可优化区域内的供电配置，为线路平稳运行奠定坚实的基础。用电高峰期，配电管理系统也可自动开展限流管理活动，调整线路的运行状态，维护配电线路运行的稳定性。
4.4 积极应用智能化管理平台
现如今，信息技术得到完善，其也为配电线路智能化管理提供了强大的技术支持。为了保证配电线路运检管理效果，应充分利用智能管理平台，发挥智能管理平台的积极作用，从而加强配电线路管理有效性，缩短线路维修消耗的时间，显着提高线路维修的效率。不仅如此，合理利用运检管理平台也可为云计算和数据挖掘与无线数据传输等多项技术的综合运用奠定坚实的基础。其有利于人员第一时间发现故障，增强故障识别的快速性和精准性，以较短的时间处理线路故障，进而提升配电线路运行的稳定性，延长配电线路的寿命。
5. 结语
综上所述，短路故障、接地故障和变压器故障是配电线路中最为普遍的故障类型。上述故障与设备自身因素、自然因素和人为因素均有着密切的联系。若想有效规避和解决故障，则需要结合故障出现的原因和故障的类型，采取针对性解决措施，引入智能化管理平台，创建配电数据库，以确保线路平稳运行，增大安全系数。
参考文献
[1]范冉.配电运检标准化管理的实践探索[J]黑龙江科技信息, 2017(02):37.
[2]蔡明宪配电线路常见故障及其原因与运检管理分析[J].山东工业技术.2016(02):173.
[3]丁燕红.配电线路常见故障及其原因与运检管理分析[J].科技与企业.2015(19):232.
[4]陆福嘉.配网配电线路的常见故障及运检管理分析[J].技术与市场.201 8(09):116.
[5]殷杰.配网配电线路的常见故障分析与运检管理探讨[J]信息记录材料.2017(12):62-63.
