第 4 章 系统总体设计
4.1、系统设计原则
系统的可用性和实用性是设计系统时特别注意的两个要求[22]。
设计思路包括：
1、 模块化功能设计原则：系统划分为多个功能模块，各模块之间低耦合，通过接口进行各个模块之间的联系。
2、 界面设计原则：界面简单大方，突出重点。界面上、中、下三部分。上、下方均包含一个文件，上面显示企业 Logo 和系统 Banner；下面显示技术支持方、版本号等信息。为了保证系统界面的统一性，上、下部分是所有界面都一致的内容。界面采用css 文件统一定义界面样式。
3、 可扩展性原则：系统针对企业现阶段具体需求，随着企业的发展，会有新的需求不断产生，要使系统具有强的可扩展性。
4、 健壮性原则：系统开发过程中严格遵守代码编写规范编写，可以在一定程度上提高系统的健壮性。另外对于密码等特殊字段，系统设置了验证标准，并提供有效的错误提示，如必须是强密码、有些字段不可以为空、有些字段有最多字数限制、email地址格式错误等。
4.2、系统架构设计
系统采用了两种架构。企业基础信息管理、仓储管理和公告管理、系统管理模块使用三层 B/S 架构。三层架构是指表示层、业务逻辑层和数据持久层。

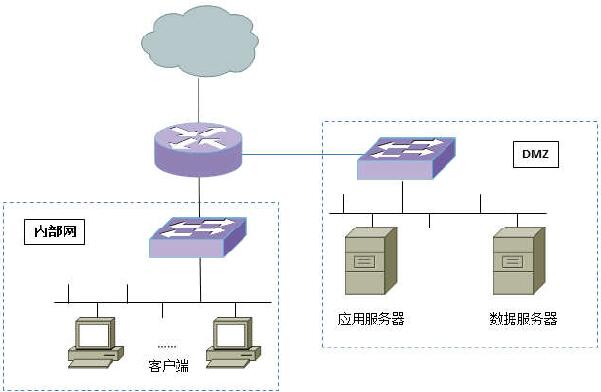

企业聊天软件 Yh-Hello 采用基于 C/S 的三层架构，使用 Java 语言开发。虽然与 B/S模式相比，C/S 需要安装客户端，显得比较麻烦，但是这样设计比较符合现有聊天软件的使用方式。系统环境部署图如图 4.1 所示。
图 4.1 系统环境部署图
由图 4.1 可知，企业骨干网由一台路由器、两台三层交换机以及若干台二层交换机组成，它是一个简单的分层树形结构。
核心层由一台路由器组成，它是内网出/入口的连接设备，主要负责过滤出/入数据包，执行 NAT 转换和防火墙的功能。由于目前企业没有购置专用的硬件防火墙设备，所以目前在企业出/入口的主要安全措施是由路由器完成的。
汇聚层由两台三层交换机组成，内部网络分为内部网和 DMZ 两个主要区域，各自与一个三层交换机相连。内部网包括所有的工作主机，它们的 IP 地址都是内网 IP 地址（10.X.X.X），可以实现内网的互通互联，如果想要进行外网访问，则需要在路由器上做 NAT 转换。DMZ 区是服务器放置区，应用服务器配置了两个 IP 地址，一个是内网IP 地址，一个是企业申请的合法 IP 地址，以方便用户从内、外网对其进行访问。数据服务器提供数据库服务，由于本系统设计时考虑到企业数据的重要性，因此对数据库的操作都是由应用服务器执行的，所以对数据服务器只配置与应用服务器同一网段的内网IP 地址。
接入层在图 4-1 中被省略，它由若干个二层交换机组成，用于将桌面系统接入网络。
接入层的交换机基本不做任何功能设置，只是负责网络链接。
4.3、企业基础信息管理
在企业基础信息管理中主要包括四种操作：补充基础信息、修改基础信息、查询基础信息以及修改用户登陆密码（系统默认密码为工作证号）。系统默认已经生成了员工姓名、帐号、初始密码以及角色、部门、职位这些重要信息，按照企业相关规定，要求员工初始登陆系统后，必须要完善诸如性别、简历、电话、邮箱之类的其它基础信息，并允许用户修改初始密码。

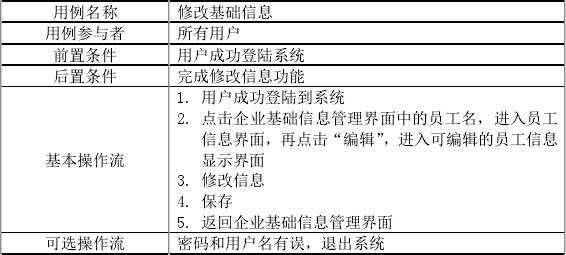

企业基础信息管理各用例分析如表 4.1——表 4.4 所示。
表 4.1 补充基础信息用例
4.4、仓储管理

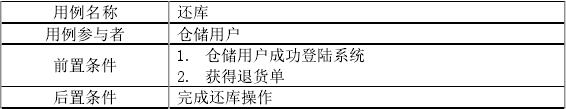

仓储管理执行的主要操作包括入库、出库、还库以及库存管理。仓储用户根据入库单、出库单和退货单进行入库、出库和还库操作，并记录与该操作相关的信息。库存管理用于对仓库进行盘点，可以显示全部库房中所有的项目的名称、数量、类别、库位、柜位等信息。
仓储管理各用例分析如表 4.5——表 4.8 所示。

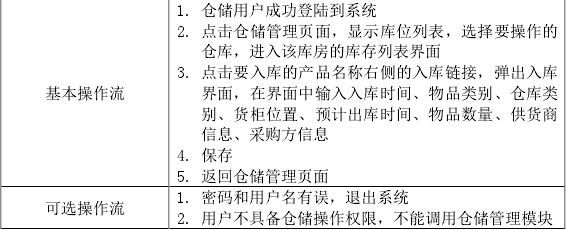

表 4.5 入库用例
4.5、企业公告管理
企业公告管理包括发布公告、删除公告、修改公告和查询（浏览）公告四个主要操作。其中普通用户只能够查询公告，部门信息管理员可以发布公告并修改和删除自己发布的公告。

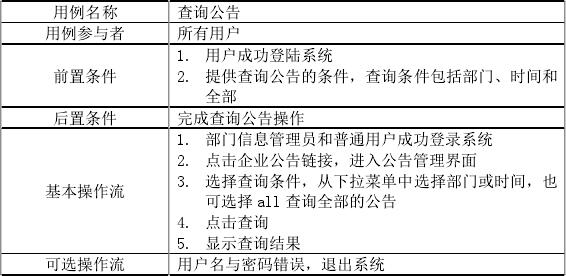

企业公告管理各用例分析如表 4.9——表 4.12 所示。
表 4.9 发布公告用例
4.6、系统管理
系统管理模块的操作者是系统管理员，它主要包括的功能有划分用户角色和数据备份等。基本上系统以部门为单位划分角色，原则上一个部门的用户为同一个角色。系统允许存在拥有多个角色的用户。具体来说，角色划分包括添加角色、修改角色和删除角色和角色列表功能。

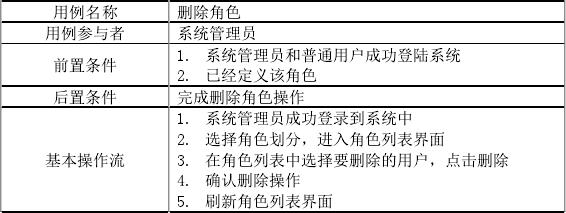

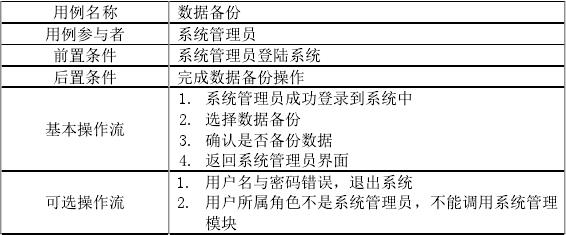

系统管理各用例分析如表 4.13——表 4.17 所示。

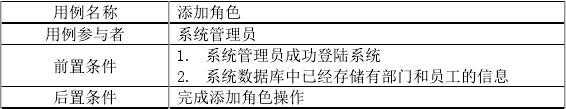

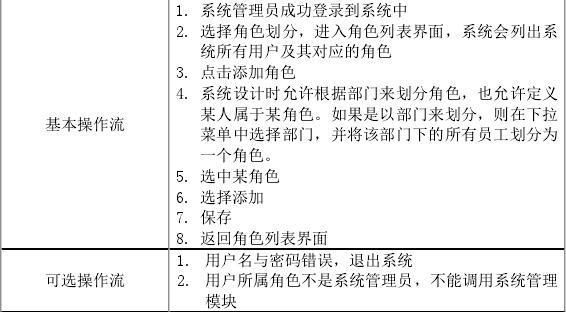

表 4.13 添加角色用例
4.7、数据库设计
根据系统需求，创建数据库 yh_db，并设计了以下数据表：基础信息表 baseinfo、部门表 department、公告信息表 inform、仓库信息表 storage_stocks、仓储入库表storage_instocks、仓储出库表 storage_outstocks、供应商表 storage_supplier、采购方表storage_acquisition、密码表 yhpwd 以及聊天信息表 chat。
基础信息表 baseinfo 用于保存企业员工的基本信息，其中最主要的字段包括：标识编号（ID）：非空自增主键；员工姓名（userFileName）：非空，默认已经添加；用户帐号（userName）：非空，默认为员工工作证号；用户密码（pwd），默认为工作证号；角色状态（role，1 表示系统管理员；2 表示部门信息管理员；3 表示普通用户中仓储用户；4 表示普通用户中用户）。
基础信息表如表 4.18 所示。
表 4.18 基础信息表
部门表 department 用于保存企业的部门。它包括标识编号（ID）：非空自增主键；部门名（departmentName）：非空，默认已经按照企业机构设置添加。
部门表如表 4.19 所示。
表 4.19 部门表
公告信息表 inform 用于保存公告信息。它包括编号（ID）：非空自增主键，公告标题（title），公告内容（content），公告发布时间（time），发布人（informuser）。
公告信息表如表 4.20 所示。
表 4.20 公告信息表
仓库信息表 storage_stocks 用于保存库位柜位。它包括编号（ID）：非空自增主键，库位（storageName），柜位（cupboardName），物品位置（ObjLoca）。
仓库信息表如表 4.21 所示。
表 4.21 仓库信息表
仓储入库表 storage_instocks 用于保存入库信息。它包括编号（ID）：非空自增主键，入库表号（storagetable），入库时间（storagetime），入库商品名称（storagename），入库商品数量（storagenum），供应商名（suppliername），采购方名（acquisname），责任人（storageuser）。
仓储入库表表如表 4.22 所示。
表 4.22 仓储入库表
仓储出库表 storage_outstocks 用于保存出库信息。它包括编号（ID）：非空自增主键，出库表号（storageoutable），出库时间（storageoutime），出库商品名称（storageouname），出库商品数量（storageounum），供应商名（suppliername），采购方名（acquisname），责任人（storageuser）。

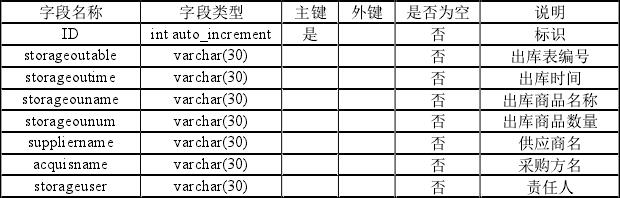

仓储出库表如表 4.23 所示。
表 4.23 仓储出库表
供应商表 storage_supplier 用于保存供应商信息。它包括编号（ID）：非空自增主键，供应商名（suppliername），联系人（supplieruser），地址（supplieraddr），电话（supplierph），传真（supplierfax），邮件（suppliermail）。
供应商表如表 4.24 所示。
表 4.24 供应商表
采购方表 storage_acquisition 用于保存采购方信息。它包括编号（ID）：非空自增主键，采购方名（acquisname），联系人（acquisuser），地址（acquisaddr），电话（acquisrph），传真（acquisfax），邮件（acquismail）。
采购方表如表 4.25 所示。
表 4.25 采购方表
密码表 yhpwd 用于保存用户密码。它包括编号（ID）：非空自增主键，用户帐号（Username），员工名（userFileName），密码（pwd）。
密码表如表 4.26 所示。
表 4.26 密码表
聊天信息表 chat 用于保存聊天信息。它包括编号（ID）：非空自增主键，用户帐号（Username），用户昵称（userchatName），密码（pwd），聊天信息（chatmess），时间（time）。

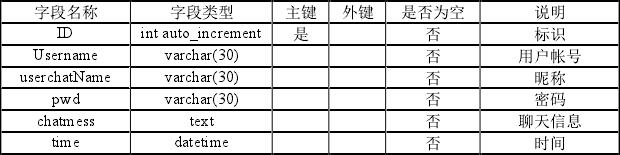

聊天信息表如表 4.27 所示。
表 4.27 聊天信息表
4.8、本章小结
本章主要对物流企业信息系统进行总体设计。根据需求分析的结果，确定系统的设计原则，进行系统架构设计，最后给出了数据库设计，并详细阐述了主要数据表的逻辑设计。
