第 5 章 总体设计
5.1 系统概要设计
设计这个健身房管理体统，必须要使顾客可以方便的浏览到关于健身课程、健身教练等的信息，可以通过平台进行课表的查询，针对不同选课类型的用户，系统还对顾客提供不同的新闻动态信息，供顾客参考[31].管理员通过系统对用户信息、教练信息、课程信息、新闻动态进行增加、修改、删除，对顾客个人课表课程的增删进行操作。该健身房管理系统不必在每一台电脑上都装客户端，只需要记住网址和名称，就可以随时在网上查看到最新的健身信息，为用户提供更好的查看条件。
5.2 系统总体结构图
根据系统功能分析，可以画出系统的总体结构图，图中主要包括网站首页、健身资讯、课程设计、场地信息、在线留言、会员中心以及管理登陆这几个模块，其中会员中心包括会员登录和会员注册两部分，会员登录还包括修改密码、修改信息、选课信息和预订信息几个模块；admin 登陆以后，可以查看教练、公告信息、网站资讯、增加场所、查看预定、课程信息、发布科目、注册会员管理、在线留言、教练情况、增加教练、器械情况、增加器械和查看选课这几个功能模块，整体架构图详见图 5-1.
5.3 模块 IPO 表
计算机领域的 IPO,是结构化设计中变换型结构的输入、加工和输出。在系统模块结构图产生过程中，会出现大量的模块，程序的开发者在进行程序设计时，需要给每个模块做出说明[12].
5.4 数据库设计
5.4.1 概念模型设计
概念结构设计的方法有[21]:
（1）自顶向下
（2）自底向上
（3）逐步扩张
（4）混合策略

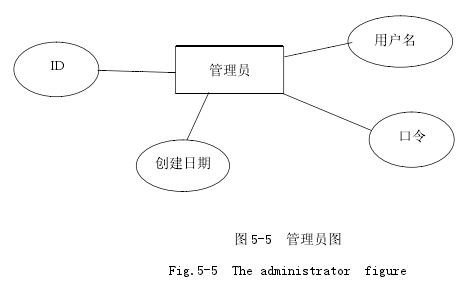

根据该健身房系统的结构，设计 E-R 图，E-R 图中用矩形表示实体；用椭圆表示属性；用菱形表示联系。
5.4.2 具体模式设计
健身房管理系统具体模式：
（1）管理员（ID,admin,口令，登陆台账）
（2）会员（ID,会员名，真实姓名，姓名，籍贯，电话，生日，提示问题，答案）
（3）场地（ID,场地名称，类型，面积，位置，收费标准，场地介绍）
（4）课程（ID,课程名称，类型，上课时间，教室，教练，课程介绍）
（5）器械（ID,器械名称，生产厂家，型号，价格，状态，器械介绍）
（6）公告（ID,标题，内容，时间，创作人）
（7）信息（ID,信息标题，所属分类，信息内容，发布时间，创作人）
（8）教练（ID,教练名称，性别，年龄，学历，教授课程，详细介绍）
（9）选课信息（ID,课程名称，类型，教室，教练，时间，选课时间，选课会员）
（10）预订信息（ID,场地名称，类型，面积，位置，预定会员，时间，收费标准）
5.4.3 数据库逻辑设计
（1）管理员表 admin

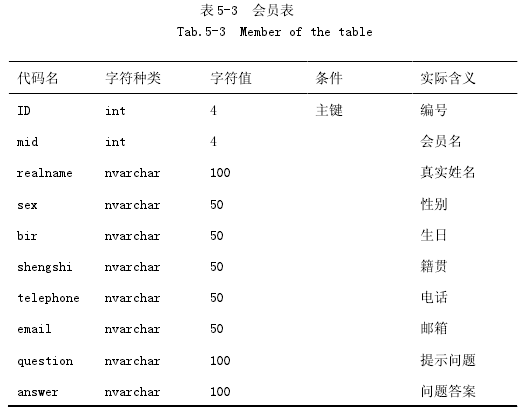

（2）会员表 pmember
3）场地表 cd
（4）课程表 course
（5）器械表 qx

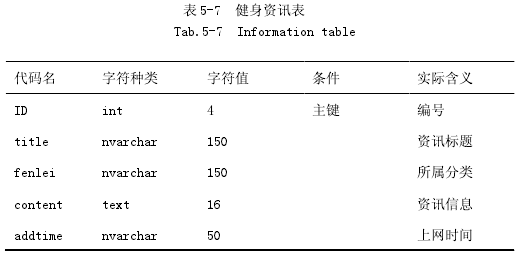

（6）健身资讯表 news
（7）公告表 affiche

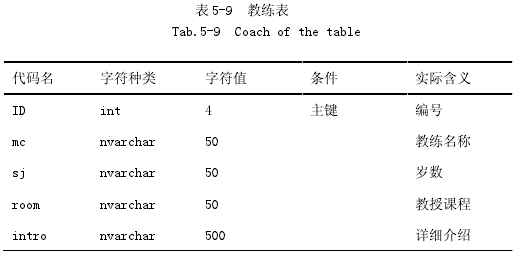

（8）教练表 jl
（9）在线评论表 guestbook

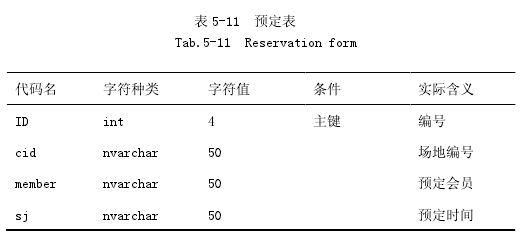

（10）预定表 yd
（11）选课表 xk
5.4.4 表间关系
在关系数据库中，表之间存在三种表间关系，分别为：一对一关系、一对多关系、多对多关系。
1、满足一对多关系：
管理员表与会员表、场地表、课程表、器械表、健身资讯表、公告表、教练表、在线评论表之间满足一对多关系，即只有一个管理员，可以查看、管理多个表的内容。
2、满足多对多关系：
会员表与场地表、课程表、器械表、健身资讯表、公告表、教练表、在线评论表、预定表、选课表之间满足多对多关系。以会员表与选课表的关系为例，一个会员可以选择多个课程，而每个课程可以被多个会员选择，因此会员表与选课表满足多对多关系。
