2.3、输电线路缺陷管理
2.3.1、输电线路的结构组成

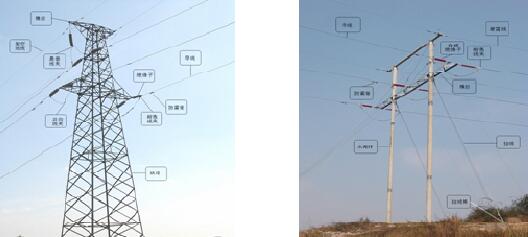

输电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。主要由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成，如图 2-12 所示：
图 2-12 输电线路结构组成
2.3.2、缺陷管理的重要性
输电线路的缺陷管理是我们一项重要的日常管理工作；缺陷的管理水平直接关系到线路的运行管理与设备安全；缺陷管理能够直接反映设备运维单位管理水平的层次。
2.3.3、缺陷的分类和分级管理
（1）输电线路的缺陷按照发生部位分为线路本体缺陷、附属设施缺陷和外部隐患三类。本体缺陷主要是指杆塔、导线、地线、绝缘子、金具、拉线、基础、接地发生的缺陷；附属设施缺陷主要是防鸟装置（鸟刺、防鸟罩）、避雷器等装置发生的缺陷；外部隐患主要是指通道内的“三违”—违章建筑、违章施工、违章树木。
（2）输电线路的缺陷按照性质分为一般缺陷、严重缺陷、危急缺陷。
1、一般缺陷；一般缺陷的处理，最迟不应超过一个检修周期。
2、严重缺陷：严重影响安全运行，但不会很快造成事故，可以安排在计划临修中处理者，或虽不会造成事故，但对运行方式的灵活、可靠、经济有严重影响者。严重缺陷的处理一般不超过一周（最多一个月）。一经发现，巡视人员应现场上报输电运检工区并进行缺陷认定，工区在 8 小时内进行现场核实定性，并进行处理。
3、危急缺陷：严重危及安全运行，需立即进行处理者。危急缺陷的处理通常不应超过 24h。一经发现，巡视人员应现场上报输电运检工区并进行缺陷认定，工区迅速指派专人进行现场核实定性，当日进行消除。
（3）缺陷按照责任原因分为
1、人为原因。由于人的因素产生，检修人员疏忽、责任心不强忘记安装有关部件或其他原因遗留的缺陷；运行人员经验不足忽视造成的缺陷；人祸引起的缺陷，如盗窃等。具体可分为：
2、设计原因；1)、施工遗留；2)、检修质量、3)、运行管理；4)、人为破坏，如盗窃、非法施工和种植。
3、产品本身原因。线路某一部件厂家产品存在材料性能不好，运行一段时间产生缺陷。具体可分为：产品材质、产品设计、产品加工、产品老化。
4、自然环境原因。线路部件长期遭受大自然的物理、化学侵蚀，丧失原有机能，线路处在特殊的地理环境中造成缺陷。具体可分未：、风力、洪水冲刷、污染、地址变化、温度变化、腐蚀、天气原因（风、雨、雷、雪）、鸟巢、植物等。
5、物理特性原因。线路各部件之间接触受力造成磨损、松动、振动产生的缺陷。具体可分为：、自爆、磨损、振动部件、跑位、松动、过热、断裂、张力变化、运动、空气距离、弯曲变形。
输电线路究竟有哪些缺陷呢，下面以我工区在实际运行维护中的实例为主要内容进行客观细致的阐述。
2.3.4、基础类典型缺陷
图 2-13 回填土下沉
（1）缺陷描述：xx 线路 xx 号 xx 腿基础回填土下沉。
（2）规程标准：《架空输电线路运行规程》（DL/T 741-2010）6.2.3 表 5 中巡视对象为地基与基面时，检查有无以下缺陷、变化或情况：回填土下沉或缺土、水淹、冻胀、堆积杂物等。
（3）分析与预防：基础回填土如果没有夯实回填，经过雨水湿润，会发生下沉，特别是失陷性粘土回填土后更容易发生。应重新外运土进行回填并夯实。
可结合地面巡视进行检查，新线路回填土要高于地面，并抽查回填土夯实度。
2.3.5、杆塔类典型缺陷
图 2-14 杆塔弯曲
（1）缺陷描述：xx 线路 xx 号 xx 号塔材受力弯曲。
（2）规程标准：《架空输电线路运行规程》（DL/T 741-2010）6.2.3 表 5 中巡视对象为杆塔时，检查有无以下缺陷、变化或情况：杆塔倾斜、主材弯曲、地线支架变形、塔材、螺栓丢失、严重锈蚀、脚钉缺失、爬梯变形、土埋塔脚等；混凝土杆未封杆顶、破损、裂纹等。
（3）分析与预防：塔材被回填土填埋，且处于水坑，回填土产生不均匀下沉，造成塔材弯曲。及时清除回填土并进行排水处理，砌护坡，更换变形塔材。
2.3.6、导线类典型缺陷
图 2-15 导线断股
（1）缺陷描述：xx 线路 xx 号-xx 号 x 相导线距塔 x 米处断 x 股。
（2）规程标准：《架空输电线路运行规程》（DL/T 741-2010）6.2.3 表 5 中巡视对象为导线、地线、引流线、屏蔽线、OPGW 时，检查有无以下缺陷、变化或情况：散股、断股、损伤、断线、放电烧伤、导线接头部位过热、悬挂漂浮物、弧垂过大或过小、严重锈蚀、有电晕现象、导线缠绕（混线）、覆冰、舞动、风偏过大、对交叉跨越距离不够等。
（3）分析与预防：由于石场飞石，或导线施工时受伤，经过长时间运行疲劳，或导线遗留异物磨损造成断股。按损伤程度，根据规程规定进行处理。线路附近有石场或放炮施工作业后，在大风雪、舞动天气沿线路外侧进行巡视检查，容易发生此缺陷。
2.3.7、地线类典型缺陷
图 2-16 地线异物
（1）缺陷描述：××线路××－××号×侧地线××位置挂××异物，长×米。
（2）规程标准：《架空输电线路运行规程》（DL/T741-2010）6.2.3 线路巡视检查主要内容：悬挂漂浮物。
（3）分析与预防：
塑料布、风筝线在风力作用下，刮到地线上，可引发对导线短路故障，应及时去除。在巡视中，应加强电力宣传，对垃圾场、塑料大棚、纸箱厂、塑钢厂的责任人进行安全告知，并要求对通道内大棚塑料固定好，废弃地膜应集中销毁。
对广场等防风筝的场所加强巡视，设立警示牌，防止风筝挂线。
2.3.8、绝缘子类典型缺陷
（1）缺陷描述：××线路××号×相（左、中、右线）×串绝缘子串第×片绝缘子破损/自爆。
（2）规程标准：《架空输电线路运行规程》（DL/T741-2010）5.3.1 瓷质绝缘子伞裙不应破损，瓷质不应有裂纹，瓷釉不应烧坏；5.3.2 玻璃绝缘子不应自爆或表面有裂纹。
（3）分析与预防：运行中的瓷或玻璃盘型绝缘子由于制造不良产生裂纹，受到机械外力破坏、雷击、污闪容易产生破损，应及时更换。
2.3.9、金具类典型缺陷
（1）缺陷描述：xx 线路 xx 号 x 侧地线第 xx 个导（地）线防振锤生锈。
（2）规程标准：《架空输电线路运行规程》（DL/T 741-2010）6.2.3 表 5 中巡视对象为线路金具时，检查有无以下缺陷、变化或情况：线夹断裂、裂纹、磨损、销钉脱落或严重锈蚀；均压环、屏蔽环烧伤、螺栓松动；防震锤跑位、脱落、严重锈蚀、阻尼线变形、烧伤；间隔棒松脱、变形或离位；各种连板、连接环、调整板损伤、裂纹等。
（3）分析与预防：由于自然的各种腐蚀，造成防振锤镀锌层失效而发生腐蚀。对发生腐蚀严重的防振锤进行更换。
2.3.10、拉线类典型缺陷
图 2-19 线夹弯曲
（1）缺陷描述：xx 线路 xx 号 xxNUT 线夹被撞弯曲。
（2）规程标准：《架空输电线路运行规程》（DL/T 741-2010）6.2.3 表 5 中当巡视对象为拉线及基础时，检查拉线金具等被拆卸、拉线棒严重锈蚀或蚀损、拉线松弛、断股、严重锈蚀、基础回填土下沉或缺土等。
（3）分析与预防：在农田作业的机械将拉线线夹碰撞弯曲。安装警示标志，加强护电宣传。
2.3.11、附属设施类典型缺陷
图 2-20 塔号牌损坏
（1）缺陷描述：xx 线路 xx 号 xx 相杆塔塔号牌损坏。
（2）规程标准：《架空输电线路运行规程》（DL/T 741-2010）6.2.3 表 5 中巡视对象为附属设施时，检查有无以下缺陷、变化或情况：检查杆号、警告、防护、指示、相位等标识是否有缺失、损坏、字迹或颜色不清、严重锈蚀等情况。
（3）分析与预防：大风或外力破坏。及时开展恶劣天气后线路特巡工作，加强对沿线居民的护电教育。
2.3.12、防雷接地类典型缺陷
图 2-21 接地线断开
（1）缺陷描述：××线路××号接地体引线断开。
（2）规程标准：《架空输电线路运行规程》（DL/T741-2010）5.5.3 接地引下线不应断开或与接地体接触不良。
（3）分析与预防：农业耕种机械经常破坏接地引线，雷雨季节接地丢失造成防雷能力降低，应及时补装。
2.3.13、通道隐患类典型缺陷
（1）缺陷描述：××线路××－××号保护区内采石/挖沙。
（2）规程标准：《架空输电线路运行规程》DL/T741-2010）6.3.4 通道环境巡视检查内容：线路附近采石开矿。
（3）分析与预防：线路保护区采石开矿，挖沙等大型机械施工容易碰触导线造成故障，爆破开采容易造成飞石损伤导地线，长期开采影响基础稳定。应加强护电宣传，增加特巡，及时制止保护区内的开采行为。
图 2-22 保护区挖沙取土
2.3.14、缺陷管理流程
（1）县（市）公司负责发现和上报属地管理线路缺陷和隐患，并建立缺陷隐患记录。各县（市）公司在巡视中发现危急严重缺陷或危及线路安全运行的外力破坏隐患，应立即制止并报输电运检工区。
（2）输电运检工区对县（市）公司上报的危急严重缺陷不能确定缺陷性质时 8 小时内安排现场核查，对上报的一般缺陷不能确定缺陷性质时 3 日内安排现场核查。
（3）输电运检工区负责按照公司缺陷管理规定消除设备缺陷，并在生产管理系统（PMIS）中建立记录。
（4）缺陷消除后，输电运检工区需通知相关县（市）公司进行验收。验收合格后各单位对缺陷记录进行修订。
2.4、本章小结
输电线路运行是预防和发现输电线路缺陷及故障的主要途径，本章主要针对输电线路运行管理中的重点工作进行分析研究，包括输电线路巡视管理基础工作、缺陷管理和测试工作。结合实际工作，对各项工作的组织流程、工作内容、技术要求进行了归纳总结，理顺思路，使之与输电线路运行管理工作相适应。
