摘要：数控机床维修具有困难大、费用高等特点，将仿真软件应用于机床的维修中能够很好的排除故障，并有效降低维修的成本，同时在仿真软件中还能够快速学习维修的相关技术，本文主要就数控机床运用仿真软件进行维修的情况进行了探讨。
关键词：仿真软件; 数控机床; 机床维修;
0 引言
随着经济的不断发展，广大企业对机床的要求也越来越高，如今普通机床也已经不再适用于普通的生产效率和加工需求，因此数控机床逐渐代替了普通机床。数控机床是一个一体化的产品，主要集电、机以及光为一体，机床具有复杂的结构，且功能强大，涉及到的领域较广。当数控机床在维修过程中，不断提升维修的效率以及降低维修的费用能够有效提升企业内部的生产效率，并降低企业内部的生产成本，因此在实际中有效研究数控机床的维修技术具有重大的意义。
1 仿真软件的原理
采用最先进的仿真技术，并按照最先进的原理，对数控机床在排除故障、调试以及装配等方面进行有效模拟，可以这样说仿真软件就是一种有效、可靠且经济的工具软件[1]。利用仿真软件来设置相关的故障现象，并对故障原因进行有效分析，在此种情况下使用的用户便能够出现故障的实际情况来利用软件中相应的模板找到发生故障的原因了，并通过在仿真软件下的重复练习，让用户以及技术人员能够熟悉掌握各种故障的维修手段，这样更能够有效提升其数控机床的维修技术[2]。仿真软件除了能够设置不同的故障之外，还能够发现导致这一故障的不同原因，并逐个逐步的指导用户排除相关的故障，让用户建立起属于自己的维修，从而更加有效且快速的掌握数控机床的主要维修手段和维修技术。
2 维修实例
数控机床在使用过程中，其电气部分会发生不同的故障，且故障发生的原因更是不同，我们都知道，发生故障的原因较为复杂，这样就给数控机床的维修以及故障诊断造成了一定的难度，现拿数控机床电气部分故障的维修作为实例，并在故障维修过程中合理运用进仿真维修软件，以此来表明仿真软件的利处。在进入到图1的界面之后，就表明已经进入了查看故障的第一个界面，随后进行下一步操作，最后点击确认即可。
在进入到图2界面之后就表明了已经进入了帮助信息界面，这时用户可以通过界面的相关信息了解到了发生故障的主要原因，还能够根据相关的信息，随后点击提示的按键，并按照操作提示来逐一完成故障排除操作。
当看到图3的界面之后，可以看到数控机床电气的原理图，在打开这个图之后便能够指导用户返回主界面，随后点击按键进入到数控机床的电器柜中，若是用户需要继续观察继电器，则需要按下“继电器排”的按键。

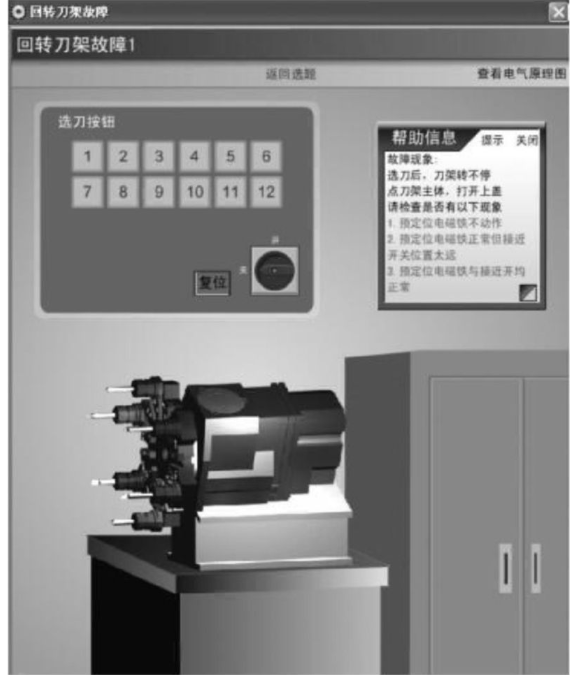

图1 初始界面
图2 帮助信息
随后便可执行查找故障、排除故障的操作，具体步骤如下：(1)查看界面的提示信息：用户在选刀之后，会发现数控机床刀架出现不停转动的情况，并在选择刀号之后则发现了数控机床的三维图界面的刀架也会发生不停转送的情况，这些都属于设备的故障，在这个时候用户需要注意，千万不要关闭数控机床的电源，在此后还需要进行下一步的检查。(2)查看帮助信息的提示：用户点击数控机床的刀架主体，并打开数控机床的上盖部分详细检查设备有没有出现定位磁铁不运转的现象，用户随后可以根据数控机床的刀架图的提示，再进行下一部分的操作，用户逐一按照提示点击，并能够逐渐激活“扣合上盖”、“揭开上盖”、“切换视图”等相关操作，这样用户能够在视图的示意下清晰明了的看到数控机床上盖部分的所有结构，并在示意图的“预定电磁铁部位”进行详细的观察，直到看到了电磁铁不运作的情况之后，用户便可以按照数控机床所展示出的帮助信息采取下一步的操作了。(3)按下“查看电气原理图”的按键：在按下按键之后便全部打开了数控机床的电气原理图，在回到了整个构图之后，便点击并进入到电器柜中，随后点击并观察继电器，最后用户便可观察到KA3变成了红色。(4)回到数控机床电器柜：在返回到电器柜之后，用户需要按下“端子排”进入到这个界面，随后用户需要测量实时的电压，若是结果为零伏，则表明电磁铁已经失电。
图3 电气原理图
在最后点击排除故障的按键之后便可以直接进入到原理图界面，用户随后选择电路图上的故障区域，在排除掉该区域的故障之后，便全面返回到操作的原始界面，随后需要全面关闭电源，之后再重新启动一次电源，在此之后故障便已经修复了。在数控机床的故障在处理好之后，用户便可以重新操作数控机床设备了。
3 数控机床维修中应用仿真软件的相关总结
3.1 三维动画仿真
三维动画模型不仅仅具有较强的表现能力，还能够全面展示出内容，整体上更是具备直观、具体、形象等特征，并且在实际的动态分析过程中能够有效把控住机床维修的原理进行工作[3]。
3.2 模拟性强
仿真软件中的数控机床模型全部都是按照实际机床的尺寸进行设置的，其系统操作和流程操作与真实的数控机床都是一致的，在操作过后显示出的操作结果也是一致的[4]。
3.3 维修思路广
仿真软件在排除各个故障的点上也具有一定的优势，能够从一个故障点上逐一发现导致故障的不同原因，这样能够让用户更全面的掌握到排除故障的知识，从而认识到数控机床维修的真正意义所在，做到对仿真软件的有效运用。
3.4 功能模块完整
在仿真软件中模拟的数控机床功能是全部覆盖了真实的数控机床数据的，且相关故障点也设置的更加全面，其中主要包括SHMENS数控系统数据设置和FUNUC数控系统数据设置、车床整机安装设置、PLC功能配置设置、故障维修模块设置以及调配设置[5]。
3.5 利用多种资源
利用仿真软件能够充分弥补现实师资力量的不足以及设备的缺陷。
3.6 先进性
在仿真软件的开发系统中合理应用GUI技术和WFQ技术能够保障软件的合理使用性，这两种技术均属于现代的创新技术，也是现如今软件开发系统中最常用到的技术。在仿真软件中应用到这两种技术不仅仅能够让仿真的效果更加逼真，还能够有效提升软件的开发速度，并在一定程度上合理模拟出真实的仿真系统[6]。针对仿真软件应用到相关设备的方面，SD技术、Flash技术以及组态技术能够充分实现软件的合理应用。
4 结束语
总的来说，在数控机床的维修工作中运用到仿真软件，能够有效安全的发挥仿真软件的功能，因数控机床是一个精密性较高的设备，在实际生产过程中很可能会遇到各种故障，因此在数控机床使用过程中使用仿真软件中的技术对设备进行定时的维修、保养，能够提升机床设备的使用效率，并维护好设备。
参考文献
[1]张志娟.浅谈数控维修教学中虚拟数控机床的运用[J].中国设备工程，2019(18):216-217.
[2]李昌平，杨扬，丁腾飞.西门子仿真软件在数控机床实践教学中的应用[J].实验室科学，2017,20(03):60-64.
[3]张俊义.浅析数控仿真系统在数控机床教学实践中的应用研究[J].课程教育研究，2016(9):149.
[4]杨美娟.数控仿真软件在数控机床教学中的应用[J].山东工业技术，2017(06):229.
[5]田康庆.数控仿真软件在数控机床教学中的应用[J].科技经济导刊，2017(05):46.
[6]陈卫国.创壹数控仿真软件在数控机床维护维修与故障诊断教学中的应用[J].亚太教育，2015(34):161.
