2.6轧制工艺
采用推钢式加热炉，考虑到60Si2MnA钢比其他钢易产生脱碳，并且脱碳层是该钢种的1个很重要的质量指标，因此，制定钢坯加热制度时，均热段温度比其它钢种要低，在1100~1150℃，钢坯加热制度严格按表2执行，尽量做到上下表面温度一致，加热均匀。采用高压水除鳞有效去除氧化铁皮，避免划伤或者裂纹，开轧温度控制在960~1080℃，终轧温度控制在850℃以下，轧后上冷床空冷。
3产品检验与分析
3.1化学成分

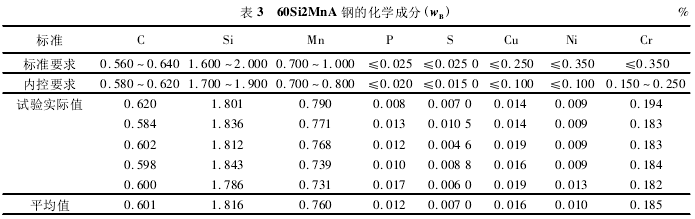

对试验钢5炉的成品化学成分进行了统计分析，从表3中可以看出，所有元素均满足GB/T1222-2007标准要求，并且100%达到了内控成分要求。C和Si元素含量在标准中限控制，Mn元素按下限目标控制，w（Cr）在0.18%左右控制，w（P）≤0.017%,w（S）在0.010%以下，残余元素Ni及Cu含量严格按要求控制。
3.2钢坯及钢材低倍检验
对60Si2MnA试验钢铸坯进行了热酸浸横向低倍检查，从连铸坯热酸浸低倍组织看，等轴晶比较高，无内部裂纹，一般疏松、中心疏松均小于1级，缩孔小于等于0.5级，钢坯低倍组织相当好，达到了铸坯质量要求，见图1.

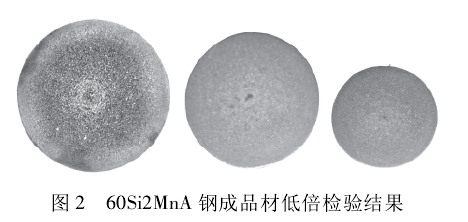

对60Si2MnA钢热轧材进行热酸浸横向低倍检验，见图2.可以看出，低倍组织中无明显的缩孔、气泡白点、裂纹，中心疏松和偏析均不大于1级，满足标准要求。
