嘉兴广电集团审听室的设计和实施过程

来源:学术堂 作者:周老师
发布于:2014-05-21 共1873字
论文摘要

  1 项目概况

  嘉兴市广电集团审听室,主要用于视听、审片等用途,因此,设计时需满足使用时对语言清晰度的要求。审听室使用时采用扩声系统,本设计已经充分考虑使用电声系统的需要,确保厅内具有良好的清晰度。该审听室通过建筑声学设计后,具备优良的声学效果。
  审听室是声学要求很高的专业技术用房,声学设计应做到 :选择合理的声学材料,使房间具有合适的混响时间和频率特性 ;入口增设声闸,使房间拥有很低的背景噪声 ;优化审听室的体形,使房间满足使用要求。此外,审听室还需具有宜人的色彩和尺度,营造舒适的视觉环境,室内环境满足健康要求,所用材料满足消防、环保等要求。声学设计内容包括体型设计、内装修材料及构造做法的确定,工程施工中的技术配合等。审听室建筑平面大致呈直角梯形,平均宽度约为 9.8m,平均进深约为 11.5m。

  2 声学设计指标

  根据审听室的使用要求,确定建筑声学设计总目标为 :使用时,语言清晰,声场分布均匀,室内不出现回声、颤动回声、声聚焦和共振等声学缺陷,且不受外界环境噪声的干扰。
  具体声学控制指标为确定混响时间与控制背景噪声。

  2.1 混响时间

  根据《有线广播录音、播音室声学设计规范和技术用房技术要求》GYJ26-86,确定审听室中频满场混响时间设计值取 0.35s 较为合适。混响时间的频率特性曲线的走势应该基本平直。表 1 是各频率混响时间的预期设计值。
  1倍频程混响时间设计值表
  2.2 背景噪声

  审听室背景噪声应足够低,根据《有线广播录音、播音室声学设计规范和技术用房技术要求》GYJ26-86,确定其背景噪声≤ NR20 噪声评价曲线。此处背景噪声指审听室内无人时,通风、空调系统及控制室设备正常运转条件下的噪声级。

  3 声学设计措施

  3.1 体形设计

  审听室平面大致呈直角梯形,为使室内声音可均匀扩散 ,避免产生声缺陷,审听室平面调整为左右对称,将造型与声学切角融合,不仅可满足声学效果,同时又丰富了室内造型。为避免审听室受外部噪声的干扰,后部出入口处用轻质隔墙设置声闸,右部出入口利用装修层与墙面的距离采用轻质隔墙设声闸,声闸需设两道隔声门。平面具体调整详见图 1。

  3.2 审听室墙面

  根据混响时间计算结果,大部分墙面需采用吸声结构。吸声结构的布置遵循“分散、均匀”的原则,采用纵向与横向的条形布置方式,调节了混响时间的同时,也丰富了墙面的装饰效果。吸声结构采用穿孔木条板吸声结构(穿孔率15%)与聚酯纤维板吸声结构间隔布置。
  穿孔木条板吸声构造的具体做法 :穿孔木条板(穿孔率15%)内填 50mm 厚竹麻吸音棉,竹麻吸音棉与墙面留有空腔,以在低频区也能获得较多的声吸收,具体做法详见图 1。

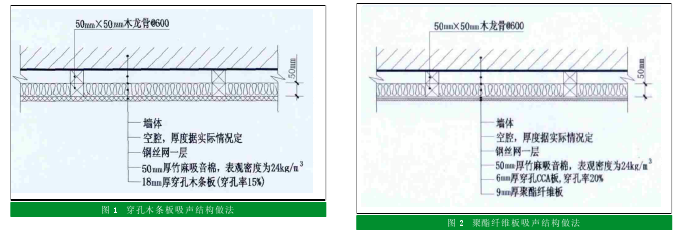

穿孔木条板吸声结构做法图
    聚酯纤维板吸声结构的具体做法 :聚酯纤维板(衬穿孔CCA 板,穿孔率 20%),内填 50mm 厚阻燃竹麻吸音棉,阻燃竹麻吸音棉与墙面留有空腔,以在低频区也能获得较多的声吸收,具体详见图 2。为使声音均匀扩散,审听室后部部分墙面采用扩散体,考虑到造价问题,采用细木工板外贴夹板饰面的做法,具体做法详见图 3。
   扩散体做法图
  3.3 审听室吊顶

  为调节厅内混响时间,同时为避免吊顶与地面形成大面积平行的声反射面,从而出现颤动回声等音质缺陷,审听室大部分吊顶做强吸声,结合装修造型采用铝合金穿孔板吊顶,穿孔率 20%,上铺 50mm 厚阻燃性竹麻吸声材料,具体做法详见图 4。
  铝合金穿孔板吸声吊顶做法图
  3.4 审听室声闸

  声闸吊顶要求做吸声,以更好的起到隔声作用。顶部采用铝合金穿孔板吊顶,穿孔率 20%,上铺50mm 厚阻燃性竹麻吸声材料,具体做法详参图 4。声闸墙面,采用穿孔木条板吸声结构,考虑到疏散宽度,将内部空腔取消,做法为 :穿孔木条板,穿孔率 15%,内填 50mm 厚阻燃竹麻吸音棉,具体做法详见图 5。
  声闸吸声墙面做法图
  声闸入口两道门,均采用钢制复合隔声门,要求计权隔声量≥ 50dB。

  3.5 其他

  地面材料,应密实铺于混凝土地面上,以免空鼓声的产生。目前,采用地胶板,可同时满足声学与装饰的要求。

  4 声学实测结果

  4.1 检测概况

  审听室检测依据为 :GBJ76—84《厅堂混响时间测量规范》。测试时,审听室门窗关闭,室内未布置任何家具,除必要的测量技术人员外,厅内没有其他人员。

  4.2 检测仪器

  声望 MC3022 声学信号分析仪,传声器 MP201,笔记本计算机,B&K2706 功率放大器,球形点声源,AWA6291 声学频谱分析仪。

  4.3 测点布置

  测点均匀布置于审听室内(各测点离侧墙距离均大于1m),测点平面布置图详见图 6。
  审听片室测点平面布置图
  4.4 检测结果

  根据混响时间检测结果,现场测得的混响时间频率特性曲线的走势基本平直,数据与预期设计值基本一致。嘉兴市广电集团审听室的混响时间频率特性表见表 2,混响时间频率特性曲线见图 7。
  嘉兴广电审听室混响时间频率特性曲线图
  参考文献
  [1] GYJ26-86《有线广播录音、播音室声学设计规范和技术用房技术要求》.
  [2] GBJ76-84《厅堂混响时间测量规范》.
