二塔五跨缆索吊装系统设计与方案探究

来源:广西科技大学 作者:陈跃龙
发布于:2020-08-15 共17237字
  摘    要

  建国以来我国交通建设事业得到了极大的发展,桥梁建设进入到一个崭新的时期。一些大跨径的桥梁开始建造,而悬索桥凭借着自身的跨越能力在大跨径桥梁中占据着重要的地位。在山区,由于地形的原因,施工场地受到地形的限制,桥梁构件以及大型施工设备运输有很大困难,因此选择何种悬索桥加劲梁吊装设备,已经成为悬索桥施工的关键。目前悬索桥加劲梁吊装设备主要有缆索吊机、缆载吊机、桥面吊机,但由于缆载吊机只能空载时移位、重载时定点垂直吊装,要求桥位具备一定水上运输条件,因此无法进行跨越大江大河的悬索桥加劲梁吊装;桥面吊机的起吊能力较小,施工效率低,不适用于大吨位加劲梁吊装,而缆索吊装方法能够适应各种施工环境下的加劲梁吊装。

  本文以贵州六盘水三跨大河特大桥为背景,在常用缆索吊机研制基础上研究二塔五跨缆索吊装系统设计与方案,并对方案主要构件进行设计以及关键施工技术进行研究。本文主要做了以下几个方面工作:

  (1)针对悬索桥自身结构特点和施工需求,论述了悬索桥吊装施工中的缆索吊机和其他加劲梁吊装方法的不同,并分析了国内几座悬索桥施工缆索吊机的特点。

  (2)通过对缆索吊装系统主索计算的两种主要基本理论进行论述,明确抛物线理论方法在实际工程中的应用。

  (3)简要介绍了大河特大桥工程概况,并针对悬索桥主跨跨径大、加劲梁重量大的特点,对大河特大桥缆索吊机的设计需求进行分析,明确大河特大桥缆索吊机设计方案。归纳总结了大河特大桥缆索吊装系统承载索、起重索、牵引索、支索器、索鞍、起重装置、地面锚固系统、自动化控制系统、吊具以及卷扬机等主要构件的技术要点及布置情况;  对大河特大桥缆索吊装系统的架设工艺进行研究,并总结主梁的运输和安装方法。

  (4)依据悬索桥实际情况,对大河特大桥缆索吊装系统中跨与两侧边跨的承载索、起重索以及牵引索进行设计,最终验算得出缆索构件满足安全要求。

  (5)对大河特大桥边跨塔架进行设计,并利用有限元软件,对在不同工况下的塔架进行建模分析,验算得出其满足安全要求;根据工程实际情况,对锚固系统的预埋件与连接板进行设计,并验算得出其满足安全要求。

  关键词:悬索桥;缆索吊机;架设工艺;缆索构件;塔架

  Abstract

  Since  the  founding  of  our  country,  the  transportation  construction  has  made  greatprogress.  The  bridge  construction  has  entered  a  new  era.  Some  large-span  bridges  havebegun to be built, and suspension bridges play an important role in long-span bridges byvirtue of their own spanning capacity.In the mountainous area, due to the topography, theconstruction  site  is  limited  by  the  terrain,  and  the  bridge  components  and  largeconstruction equipment are very difficult to transport. Therefore, the choice of suspensionbridge  stiffening  girder  hoisting  equipment  has  become  the  key  to  suspension  bridgeconstruction.At present, the suspension bridge stiffening girder hoisting equipment mainlyincludes  cable  crane,  deck  erection  gantry,  and  bridge  cranes.  However,  since  the  deckerection gantry can only move horizontally when it is no-load, and vertically hoist at thetime of heavy load, and requires the bridge to have certain water transportation conditions,so  it  is  impossible  to  hoist  the  stiffening  girder  of  the  suspension  bridge  across  theriver.The bridge crane has less lifting capacity and low construction efficiency, and is notsuitable for lifting of large tonnage stiffening girder. However, the cable hoisting methodcan adapt to the stiffening girder lifting under various construction environments.

  This paper takes Guizhou Three-span Dahe Bridge as the background, and studies thedesign scheme of the two tower five-span cable hoisting system based on the developmentof the common cable crane, and designs the main components of the scheme and studieskey technologies. This paper mainly includes the following aspects:

  (1)  In  view  of  the  structural  characteristics  and  construction  requirements  of  thesuspension bridge, this paper discusses the differences between the cable crane and otherstiffening girder lifting methods in the construction of the suspension bridge, and analyzesthe characteristics of cable cranes for several suspension bridges in China.

  (2)  This  paper  discusses  two  main  basic  theories  of  the  main  cable  calculation,  andclarifies the application of two basic theories in practical engineering.

  (3) This paper briefly introduces the general situation of the Dahe Bridge Project, andanalyzes the design requirements of the cable crane for the characteristics of the main spanof  the  suspension  bridge  and  the  large  weight  of  the  stiffening  girder,  and  clarifies  thedesign scheme of the cable crane. This paper summarizes the technical points and layoutof  the  main  components  such  as  bearing  cable,  hoisting  cable,  traction  cable,  cablesupporting  device,  saddle,  lifting  device,  ground  anchoring  system,  automatic  controlsystem, spreader and winch.This paper studies the erection technique of the cable hoistingsystem  of  the  Dahe  Super  Bridge  and  summarizes  the  transportation  and  installationmethods of the main girder.

  (4)  According  to  the  actual  situation  of  the  suspension  bridge,  the  bearing  cables,hoisting cables and traction cables of the mid-span and two-side cable hoisting systems ofthe Dahe Bridge are designed. Finally, the cable members meet the safety requirements.

  (5) The design of the side-span tower of the Dahe Bridge is carried out, and the finiteelement  software  is  used  to  model  and  analyze  the  tower  under  different  workingconditions, and the side-span tower is checked to meet the safety requirements.Accordingto  the  actual  situation  of  the  project,  the  embedded  parts  and  connecting  plates  of  theanchoring system are designed and verified to meet the safety requirements.

  Key  words:  Suspension  bridge;  The  cable  hoisting;  The  erection  technique;  Thecable member; Tower

  目    录

  摘    要 ................................................................................................................................. I

  Abstract ................................................................................................................................ II

  目    录 .............................................................................................................................. IV

  第一章  绪论 .........................................................................................................................1

  1.1  概述 ........................................................................................................................1

  1.2  悬索桥的类型与构造 ............................................................................................1

  1.3  悬索桥加劲梁架设方法 ........................................................................................2

  1.4  缆索吊机发展及应用现状 ....................................................................................4

  1.5  本文主要研究内容及创新点 ................................................................................8

  1.5.1  本文主要研究内容 .....................................................................................8

  1.5.2  创新点 .........................................................................................................8

  第二章  缆索吊机承载索计算方法 ...................................................................................10

  2.1  引言 ......................................................................................................................10

  2.2  平衡微分方程 ......................................................................................................10

  2.3  主索抛物线算法 ..................................................................................................11

  2.4  主索悬链线算法 ..................................................................................................13

  2.5  本章小结 ..............................................................................................................15

  第三章  三跨悬索桥缆索吊装系统 ...................................................................................16

  3.1  工程概况 ..............................................................................................................16

  3.2  大河特大桥施工缆索吊机 ..................................................................................16

  3.3  缆索吊装系统主要组成 ......................................................................................17

  3.3.1  承载索 .......................................................................................................17

  3.3.2  起重索 .......................................................................................................20

  3.3.3  牵引索 .......................................................................................................21

  3.3.4  支索器 .......................................................................................................23

  3.3.5  索鞍 ...........................................................................................................24

  3.3.6  天车装置 ...................................................................................................26

  3.3.7  地面锚固系统 ...........................................................................................27

  3.3.8  自动化控制系统 .......................................................................................28

  3.3.9  吊具 ...........................................................................................................28

  3.3.10  卷扬机 .....................................................................................................29

  3.4 悬索桥缆索吊装系统施工工艺 ...........................................................................30

  3.4.1  索鞍的安装 ...............................................................................................31

  3.4.2  跑车的安装 ...............................................................................................32

  3.4.3  承载索架设 ...............................................................................................32

  3.4.4  牵引索架设 ...............................................................................................34

  3.4.5  起重索架设 ...............................................................................................34

  3.4.6  支索器系统的安装 ...................................................................................34

  3.4.7  缆索吊机拆除 ...........................................................................................35

  3.5  钢桁梁的运输与安装 ..........................................................................................36

  3.6  本章小结 ..............................................................................................................38

  第四章  大河特大桥中跨缆索吊机计算 ...........................................................................39

  4.1  引言 ......................................................................................................................39

  4.2  计算参数 ..............................................................................................................39

  4.3  承载索计算 ..........................................................................................................40

  4.3.1  跨中满载工况 ...........................................................................................40

  4.3.2  承载索空索架设工况 ...............................................................................41

  4.3.3  载重小车位于跨中时工况 .......................................................................42

  4.3.4  塔前 20m 最大吊重工况 ..........................................................................43

  4.4  起重索计算 ..........................................................................................................44

  4.4.1  起重索拉力计算 .......................................................................................44

  4.4.2  起重索破断拉力验算 ...............................................................................44

  4.4.3  起重索接触应力验算 ...............................................................................45

  4.5  牵引索计算 ..........................................................................................................45

  4.5.1  牵引力计算 ...............................................................................................45

  4.5.2  牵引索破断拉力验算 ...............................................................................46

  4.5.3  牵引索接触应力验算 ...............................................................................46

  4.6  本章小结 ..............................................................................................................47

  第五章  大河特大桥边跨缆索吊机计算 ...........................................................................48

  5.1  引言 ......................................................................................................................48

  5.2  大坪子侧缆索吊机计算 ......................................................................................48

  5.2.1  承载索计算 ...............................................................................................48

  5.2.2  起重索计算 ...............................................................................................52

  5.2.3  牵引索计算 ...............................................................................................53

  5.3  董地侧缆索吊机计算 ..........................................................................................54

  5.3.1  承载索计算 ...............................................................................................54

  5.3.2  起重索计算 ...............................................................................................58

  5.3.3  牵引索计算 ...............................................................................................59

  5.4  本章小结 ..............................................................................................................60

  第六章  大河特大桥边跨缆索吊机主要设施设计与分析 ...............................................61

  6.1  边跨塔架设计与分析 ..........................................................................................61

  6.1.1  塔架构造设计 ...........................................................................................61

  6.1.2  塔架缆风设计 ...........................................................................................62

  6.1.3  塔架建设条件 ...........................................................................................62

  6.1.4  计算理论依据和方法 ...............................................................................63

  6.1.5  计算模型介绍 ...........................................................................................64

  6.1.6  荷载组合工况 ...........................................................................................65

  6.1.7  风荷载 .......................................................................................................65

  6.1.8  自重 ...........................................................................................................69

  6.1.9  各工况下塔架受力分析 ...........................................................................69

  6.1.10  塔架结构整体稳定性分析 .....................................................................77

  6.2  锚固预埋件设计与验算 ......................................................................................85

  6.2.1  锚固预埋件设计 .......................................................................................85

  6.2.2  锚固预埋件验算 .......................................................................................86

  6.3  锚固连接板设计与验算 ......................................................................................89

  6.3.1  锚固连接板设计 .......................................................................................89

  6.3.2  锚固连接板验算 .......................................................................................90

  6.4  本章小结 ..............................................................................................................93

  第七章  结论与展望 ...........................................................................................................94

  7.1  结论 ......................................................................................................................94

  7.2  展望 ......................................................................................................................95

  参考文献 .............................................................................................................................96

  发表论文和参加科研情况说明 .........................................................................................99

  致谢 ...................................................................................................................................100

  第一章  绪论

  1.1  概述

  在人类文明的发展中,桥梁占有重要的一页,近年来,随着我国的经济不断发展,公路建设事业得到迅猛发展,作为公路建设重要组成部分的桥梁建设也得到相应发展。桥梁是供铁路、公路、渠道、管线等跨越河流、山谷或其他障碍并具有承载能力的架空建筑。

  作为交通线上重要的工程实体,桥梁既是人类文明的产物,又是人类社会进步与发展的一个重要标志,随着我国桥梁技术的发展,目光已转向了难度更高、跨度更大的桥梁,山区山谷,洲际之间和陆岛之间迫切需要修建大跨度,特大跨度或超长跨度桥梁。比如我国渤海湾海峡、琼州海峡工程等跨海工程,为了避免深水基础施工的困难和高昂的造价,满足超级巨轮通航要求,需要修建 1000 米以上的大跨度甚至是 2000 米以上的超大跨度桥梁。为了满足现代桥梁对大跨径的要求,悬索桥应运而生。悬索桥具有跨越能力大、自身比较灵活、外观优美、受力性能好等特点,这些特点让悬索桥在桥梁建设中独占鳌头,成为特大跨度桥型的主要形式之一[1]。

  目前,我国的悬索桥总共不到 40 座,其中双车道悬索桥还不到 10 座,然而国外悬索桥跨径 400 米以上有 59 座,跨径 1000 米及以上的悬索桥有 13 座。根据相关文献统计[2,3],世界上已建成的最大跨径悬索桥是日本明石海峡大桥[4],主跨 1990 米,成为悬索桥建设史上的里程碑。我国现代悬索桥起步较晚,近年来迅速发展,先后建成了广东汕头海湾大桥、广东虎门大桥[5,6]、香港青马大桥[7],江苏江阴长江大桥等一批各具特色的大跨径悬索桥。进入 21 实际以来,我国的大跨径悬索桥建设更是如雨后春笋,相继建成了江苏润扬长江大桥、舟山西堠门大桥、湖南吉首矮寨大桥、江苏泰州长江大桥、南京长江第四大桥等具有世界先进水平的千米以上特大跨径悬索桥。这些悬索桥的诞生,标志着我国的悬索桥建设水平已经跻身于世界先进行列。

  1.2  悬索桥的类型与构造

  悬索桥的类型可按主缆锚固方式、主缆线形、悬吊跨数、悬吊方式、支撑结构等多种方式进行划分[8]。悬索桥按主缆的锚固方式划分,可分为自锚式和地锚式悬索桥;按主缆线形来划分,可分为双链式悬索桥和单链式悬索桥;地锚式悬索桥按悬吊的孔跨数来划分,可分为单跨悬索桥、两跨悬索桥、三跨悬索桥、多塔多跨悬索悬索桥;按悬吊方式来划分,可分为竖直吊索、三角斜吊索、竖直和斜吊索混合式、悬吊和斜拉组合体系悬索桥;按加劲梁的支承结构来划分,可分为单跨两铰悬索桥、三跨两铰悬索桥及三跨连续悬索桥等[9-10]。

  悬索桥是一种很古老的桥型,又称吊桥,是利用主缆和吊索作为加劲梁的悬吊体系,将荷载作用传递到索塔和锚碇的桥梁,其主要构造是:主缆、索塔、锚锭、吊索和加劲梁组成[11]。

  (1)主缆

  主缆一般是由若干根钢丝索构成一根主缆,材料多为镀锌高强度钢丝主缆,承受自身荷载、加劲梁荷载以及一部分横向风荷载,是悬索桥的主要承重结构。

  (2)索塔

  索塔一般有钢结构、混凝土结构以及钢混组合三种形式。主要是承担由主缆传递的恒载和活载,同时可以在风荷载和地震荷载作用下,保持悬索桥桥体的整体稳定。

  (3)锚碇

  锚碇通常可分为隧道式锚碇、重力式锚碇和岩锚 3 种,与悬索桥主缆端头锚固,并将主缆的拉力传递给地基基础。

  (4)吊索

  吊索是将活载和加劲梁的恒载传递到主缆的构件,可采用柔性绳索结构,也可采用刚性吊杆结构,吊索的布置形式由常规的竖直吊索和斜向吊索两种形式。

  (5)加劲梁

  悬索桥加劲梁是提供桥面直接承受荷载的梁体结构,加劲梁常见的结构形式有钢桁加劲梁、钢板加劲梁、钢箱加劲梁、混凝土加劲梁。其中在大跨度悬索桥中,常用的结构形式有钢箱加劲梁和钢桁加劲梁两种[12]。

  1.3  悬索桥加劲梁架设方法

  在悬索桥建设中,悬索桥加劲梁的安装施工是至关重要的。21 世纪以来,我国开始攻克山区悬索桥的各种地质难题,建成了一座座大跨径悬索桥,而大跨径悬索桥加劲梁节段重量一般在几十至数百吨,在悬索桥的施工当中,不易悬臂拼装或浇注,一般采取吊装法施工。目前大跨径悬索桥加劲梁的吊装施工方式有缆载吊装法、缆索吊装法、轨道移梁法、桥面吊装法、顶推法及浮吊法。

  (1)缆载吊装法

  缆载吊机吊装法是以悬索桥自身的两根主缆为支撑并在主缆上空载行走,行走到施工位置时,再进行垂直吊装加劲梁。缆载吊机的起吊重量大,满足大吨位加劲梁梁段施工要求,当施工地形条件满足有水路和陆路运输条件时,缆载吊装法是一种可行的山区大跨度悬索桥加劲梁吊装方法,我国的虎门大桥、润扬长江大桥[13]、武汉鹦鹉洲长江大桥[14]、江阴长江大桥等都采用缆载吊机来吊装加劲梁。但缆载吊机吊装法也有其弊端,缆载吊机只能空载水平行走,且行走速度较慢,对于工期紧张的实际工程项目来说,会严重影响悬索桥施工进度[15]。

  (2)桥面吊装法

  桥面吊机法实质上是一种可以沿着已架设加劲梁行走的可旋转起重机。桥面吊机重量轻,自身结构并不复杂,施工流程简单。桥面吊机吊装施工主要是从两侧索塔向跨中方向进行对称施工,采用梁段整体吊装或各组件分别吊装,当一段加劲梁梁段运输到施工位置并进行安装后,桥面吊机继续向前移动,循环施工。目前,悬索桥加劲梁吊装采用桥面吊装法的有贵州坝陵河大桥[16-17]、日本的关门大桥、大鸣门桥和明石海峡大桥等。但桥面吊机自身起吊重量不大,且运梁方式受到施工条件的限制,对于山区大跨径悬索桥,会影响施工进度,造成施工效率低,所以桥面吊机不适合山区大跨径悬索桥加劲梁的吊装,更多的用于斜拉桥加劲梁施工。

  (3)轨索移梁法

  轨索移梁法是利用悬索桥主缆和吊索作为其承载索和支承构件,并把吊索与轨索用吊索鞍相连,提升设备垂直提升加劲梁后,采用运梁小车运输悬索桥加劲梁沿着轨索移动安装。轨索移梁法的优点很多,既可以垂直提升加劲梁也可以进行水平运输,且不受地形限制,在不满足水路和陆路运输条件的山区峡谷地形,也能进行悬索桥加劲梁吊装施工。我国修建的大跨径矮寨特特大悬索桥就是采用了轨索移梁法,不需要驳船运输加劲梁,解决了矮寨特大桥跨峡谷地形难以进行加劲梁吊装的难题[18]。但轨索移梁法使用时间短,仅在矮寨特大桥使用,技术是尚不成熟,我国还在继续完善其技术。所以,考虑安全性,轨索移梁法并不能广泛应用于山区大跨径悬索桥加劲梁的吊装施工。

  (4)缆索吊装法

  缆索吊装法是利用缆索结构,主要包括承载索、起重索和牵引索,在悬索桥本身结构上进行布置,可以进行带载水平牵引和垂直起吊的的加劲梁安装方法。缆索吊装法是一个较为全面的悬索桥加劲梁吊装方法,其起吊高度高、吊装重量大、施工速度快,且不受水路和陆路运输条件影响。我国悬索桥加劲梁缆索吊装技术已经较为成熟,有许多大跨度悬索桥已经采用了缆索吊机法来吊装加劲梁,有四渡河特大桥、龙江大桥和清水河大桥等山区大跨径悬索桥。所以缆索吊装法适用于我国山区大跨度悬索桥加劲梁的吊装施工[19-21]。

  (5)顶推法

  顶推法实质上就是以千斤顶为动力,对悬索桥加劲梁进行推进,到达其安装位置进行安装的方法。顶推法常用于斜拉桥和拱桥加劲梁架设,应用悬索桥加劲梁吊装施工较少。

  (6)浮吊法

  浮吊法就是直接使用浮吊作为起升设备的吊装方法。浮吊法有自身结构简单、起吊能力大且施工速度快的优点,常用于跨江跨海等悬索桥和斜拉桥加劲梁的吊装施工。但浮吊法缺点也比较集中,其成本较高、起吊高度的限制等缺点大大限制了浮吊法在山区大跨度悬索桥的应用。

  1.4  缆索吊机发展及应用现状

  在古代,人们经常利用竹藤编制成绳索,并装备滑轮设备,从而跨越峡谷、河流,这就是最早缆索技术的雏形。但由于这种绳索强度极低,容易损坏,安全性能极差,所以这种绳索使用并不广泛,不能利用它进行生产建设,仅作为临时工具使用。直到 19 世纪,钢铁冶炼技术的出现诞生了钢索,人们利用钢索架设来形成运输轨道或进行简单的起重和牵引,这是缆索技术真正开始应用到生产建设当中。随后国外专家开始研究缆索起重技术,设计了关于缆索起重的理论和结构[22-26]。

  到了 20 世纪以来,国外缆索起重机技术日渐完善,许多概念和理论被提出,缆索起重机的结构和设计已初步形成,过后的五十年,苏联的缆索起重机制造厂家开始大量生产缆索起重机,并投放到生产建设当中,其他各国也开始接触缆索起重机,并自行研制缆索起重机。同时期我国也对缆索起重机进行了研发,但由于成果较少、进展缓慢,而且吊装起重重量较小,起重小车运行速度较慢,未能真正应用于实际建设当中。直到 21 世纪初,随着我国对公路交通的大力发展,修建了大量的公路、桥梁、水电站,加快了我国的缆索起重机的研发。我国在苏联编写的缆索起重机书籍的基础上,加上已积累的经验,开始自行对缆索起重机进行设计和开发。在之前的工程修建当中,更多的是利用缆索起重机来进行起吊一些材料,比如水电站工程利用缆索起重机吊运混凝土。在经过重庆菜园坝长江大桥施工采用缆索起重机来吊装混凝土构件后,我国从各方面对缆索吊机提出了更高的要求[27-28]。

  如今,我国的缆索吊机,在经过各种考验以及我国缆索吊机研究专家的努力下,不论是技术还是起重能力方面,都已走到世界缆索吊机技术的前端。在悬索桥加劲梁施工上,我国是首例采用缆索吊机对其进行吊装施工的国家。我国最早将缆索吊机运用在现代悬索桥加劲梁安装施工中的工程实例是重庆丰都长江大桥和重庆鹅公岩大桥,之后陆续使用缆索吊机施工的悬索桥有重庆忠县长江大桥、重庆万州长江二桥、贵州北盘江大桥[29-30]、湖北四渡河大桥、普利特大桥[31-32]、龙江大桥以及清水河大桥。以下列举其中几例具有技术代表性的悬索桥并分析其施工缆索吊机特点[33]。

  (1)鹅公岩大桥[34-35]

  重庆长江鹅公岩大桥位于重庆市城市快速路的东西干道的大桥,处于主干道的关键节点上,自成渝高速公路的终点陈家坪起,经大公馆、谢家湾,过鹅公岩大桥后与南岸 4km 于川黔路相连。鹅公岩大桥是主桥主跨为 600m 三跨连续钢箱加劲梁悬索桥,两侧锚碇分别为隧道锚和重力锚。大桥加劲钢箱梁重量较大,最重梁段达到了 174m,所以必须采用能吊装大吨位加劲梁的主梁吊装设备。

  由于在大桥主跨跨度范围内,水域的范围不足 600m,未能给驳船提供运输条件,主跨钢箱梁梁段不能通过水路运输到主跨安装位置;大桥两边跨地形险峻,没有基本道路设施条件,故不能通过公路来运输边跨的加劲钢箱梁。经过分析和比较,考虑了缆载吊机方法和缆索吊机方法,由于缆载吊机对水路和陆路运输要求较高,造价成本高,最终鹅公岩大桥选定了缆索吊机作为加劲钢箱梁的吊装施工方法。鹅公岩大桥缆索吊机任意跨都可进行水平运输和起吊,且不需要考虑水路和陆路地形条件影响,解决了缆载吊机的弊端。

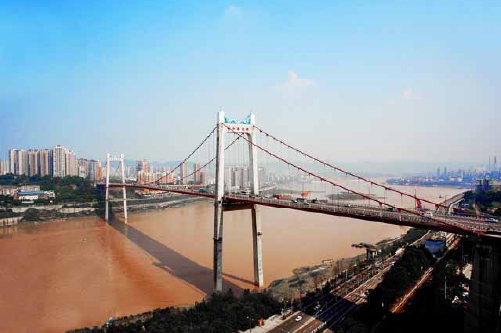

图 1-1  鹅公岩大桥

  (2)四渡河特大桥[36-37]

  四渡河特大桥,位于湖北沪蓉西,其塔顶至谷底高差达 650m,是主跨为 900m单跨双铰钢桁加劲梁悬索桥。四渡河特大桥地质条件复杂、地形险峻且桥体在峡谷之中,是世界上第一座跨度达到 900m 的山区特大悬索桥。结合工程实际,四渡河特大桥的加劲钢桁梁吊装设备采用了缆索吊机设备。四度河特大桥缆索吊装系统采用900m 跨径,设计吊重为 160t,主要由塔架、跑车、缆索系统、起吊系统和锚碇组成。

  四渡河特大桥钢桁梁梁段一般是在生产地预先完成加工,再由小车运输到塔架下方组装平台进行拼装。



图 1-2  四渡河特大桥缆索吊机布置图

  (3)清水河大桥[38-39]

  清水河大桥位于贵州省贵阳市的清水河大峡谷上,大桥连通了瓮安与贵阳。大桥是一座主跨为 1130m 的双塔单跨钢桁梁悬索桥,主缆采用公称抗拉强度 1770MPa的高强度镀锌钢丝,吊索采用公称强度 1770MPa 的钢丝绳吊索,中跨矢跨比为 1/10,两根主缆中心间距为 27m。

  清水河大桥下方跨越清水河,两侧为峡谷地形,同时大桥钢桁梁梁段重量达180t,且大桥跨径较大,针对这些问题,进行分析和模拟,最终采用了缆索吊装系统来吊装清水河大桥钢桁梁。清水河大桥缆索吊机最大的特点就是其结构可以和悬索桥本身的结构相结合,缆索吊机塔架采用了悬索桥的主塔,缆索吊机锚固在悬索桥自身的锚碇上,这样大大简化了施工工序,降低了施工难度,并且优化了大桥施工成本。


图 1-3  清水河大桥



图 1-4  龙江大桥


图 2-1  悬索计算示意图



图 2-4  悬链线法计算示意图

图 3-1  缆索吊机布置简图(单位:m)


  第七章   结论与展望

  7.1  结论

  我国山区包括山地,丘陵和崎岖的高原,面积广大,约占全国面积的 2/3。近年来,我国对山区公路的建设越来越为重视,而大跨径悬索桥是山区公路建设的首选。

  由于山区地形地貌的特点,悬索桥主梁的吊装设备选择至关重要,缆索吊机是目前应用最广的悬索桥主梁吊装设备。本文研究的是二塔五跨缆索吊装系统,针对大桥实际工程情况,对大河特大桥缆索吊系统进行设计与施工研究,可为今后大跨径悬索桥缆索吊机的设计和研究提供参考。本文主要工作内容及结论如下:

  (1)悬索桥加劲梁主要架设方法有缆载吊机法、桥面吊机法、轨索移梁法、缆索吊机法、浮吊法以及顶推法。通过比较分析研究,悬索桥施工缆索吊机法自身有着不错的吊装大吨位加劲梁的能力,以及对山区各种不利地形都有较好的适应性,能够满足受山区地形环境影响的悬索桥加劲梁吊装施工的要求。因此大河特大桥实际工程采用缆索吊机法是最安全合理的。

  (2)主索的计算理论有悬链线理论和抛物线理论。通过比较分析两种计算公式发现抛物线理论计算更加简单方便,而且抛物线理论的计算精度可以满足实际工程要求,可以代替复杂的悬链线理论。因此大河特大桥缆索吊机主索采用抛物线方法进行计算是满足要求的。

  (3)以贵州六盘水大河特大桥实际工程为背景结合山区大跨径悬索桥主梁吊装施工特点提出二塔五跨缆索吊机方案。对大河特大桥缆索吊机设计需求进行总结,明确大河特大桥缆索吊装系统设计思路;对大河特大桥施工缆索吊机进行总体设计,明确大红特特大桥缆索吊装系统主要组成并进行设计;对大河特大桥缆索吊装系统主要构件进行施工工艺研究,并根据悬索桥钢桁梁梁段重量表对钢桁梁的安装方法进行研究。

  (4)通过对大河特大桥缆索吊装系统的中跨与边跨缆索构件进行设计计算,得出承载索在四种主要工况下的性能、起重索的破断拉力和接触应力、牵引索的破断拉力和接触应力。缆索结构的设计计算充分说明了选择的缆索规格和尺寸是满足大河特大桥实际工程要求的。

  (5)以大河特大桥实际工程设计方案为基础,对大河特大桥缆索吊装系统边跨塔架进行设计与研究。通过 Midas  civil 有限元软件进行建模,利用结构力学知识、钢结构设计知识、有限元设计方法、风荷载计算相关理论,考虑缆索吊装系统在工作状态吊装和非工作状态两种情况,将所有可能出现的不利荷载进行组合,得到塔架整体应力、位移、塔架风缆的张力及塔架稳定性特征值。计算分析结果表明在四种不利组合工况下,设计的塔架均能满足要求,符合国家现行有关标准要求。

  (6)根据大河特大桥锚碇设计资料,对锚碇处主索锚固系统进行设计研究。通过对锚固系统预埋件与连接板的设计分析,可知设计的预埋件与连接板是满足大河特大桥缆索吊机主索锚固系统设计要求的。

  7.2  展望

  随着桥梁施工技术的不断发展进步,将来的桥梁尤其是悬索桥跨径会越来越大,相对应施工设计必须紧跟新时代的发展。本文对大河特大桥缆索吊机设计方案和悬索桥发展趋势进行总结分析。提出了大河特大桥采用二塔五跨的缆索吊装系统方案,可以满足山区三跨大跨径悬索桥的建设要求。但本文侧重于对缆索吊机方案设计与主要结构的关键工况分析,并未进行完整的系统性的研究,还有很多地方需要完善和解决,应再对如下问题深入完善和研究:

  (1)在缆索吊机主索计算方法上,本文仅对抛物线算法和悬链线方法进行推理分析,并未用两种算法分别对主索进行计算来比较分析,应对主索分别用两种算法来计算比较,这样才能更好的比较两种理论。

  (2)本文对大河特大桥缆索吊装系统的主要构件施工工艺进行了研究,并没有对所有缆索吊装的所有构件施工工艺进行细致研究。

  (3)本文虽然针对大河特大桥缆索吊装系统进行了系统的设计与分析,但笔者认为这远远是不够的。若能针对缆索吊装系统的整体设计和分析思路,建立一个可以应用到悬索桥施工缆索吊机的整体计算方法,并对悬索桥施工缆索吊装系统进行设计软件开发,使其结构计算及分析一体化,这样能减少工作量且提高准确率。

  参考文献

  [1]   楼庄鸿.国外大跨径悬索桥评述[J].中国公路学报,1991,4(4):67-76
  [2]   周明,施耀忠.大跨径悬索桥,斜拉桥的发展趋势[J].中南公路工程,2000,25(3):32-33
  [3]  Kulicki  JM.The  once  and  future  steel  bridge[J].Transportation  ResearchRecord,2000:219-237
  [4]   金增洪.明石海峡大桥简介[J].国外公路,2001,21(1):13-18
  [5]   戴竟.虎门大桥设计与施工[J].土木工程学报,1997(4):3-13
  [6]   倪宏新.虎门大桥悬索桥钢箱梁架设[J].华东公路,2001,132(5):11-13
  [7]   安琳,丁大钧.香港青马大桥简介[J].桥梁建设,1997,(3):17-21
  [8]   周孟波,刘自明,王邦楣,等.悬索桥手册[M].北京:人民交通出版社,2003
  [9]   Pugsley A.The Theory of Suspension[M].Edward Arnold Ltd,1968
  [10] Steinmain DB.Theory of Arches and suspension Bridges[M].Chicago,1913
  [11]  刘大为,潘江波,刘福顺.悬索桥的发展综述与研究[J].山西建筑.2007(23):335-336
  [12]  曲乐,黎小东,郑蕉林.公路桥梁施工系列手册 悬索桥[M].北京:人民交通出版社,2014
  [13]  韦世国,吴建强,文武,等.润扬大桥悬索桥钢箱梁吊装技术[J].桥梁建设,2004,(4):40-46
  [14]  李陆平,冯广胜,罗瑞华.武汉鹦鹉洲长江大桥主桥加劲梁架设施工技术[J].桥梁建设,2016,46(2):1-6
  [15]  任锦江.液压提升式缆载吊机关键技术研究[D]:成都:西南交通大学,2011
  [16]  刘高,彭运动,周平,等.坝陵河大桥钢桁加劲梁施工架设方案研究[J].公路交通科技,2009,26(5):80-85,90
  [17] Barrett DA,Hrudey TM.An investigation of hoist-induced dynamic loads on bridge cranestructures[J].Canadian Journal of Civil Engineering,1996,23(23):926—939
  [18]  廖建宏.矮寨悬索桥初步方案研究[J].中南公路工程,2006,(03)
  [19]  周玉申.缆索起重机设计[M].机械工业出版社.1991
  [20]  李宝东.缆索吊的设计安装及使用[J].公路,2005,10:73—77
  [21]  K Takena,M Sasaki,K Hata,K Hasegawa.Slip Behvaior Of Cable Against Saddle InSuspension Bridges[J].Journal of Structrural Engineeing,1992,118(2):377 - 391
  [22] Tang T.Design and application of large-span cable crane across the canyon[J].Railwayconstruction technology,2013
  [23] Ji quan Li,Zhang CX,Hui SU.Design oF 70-T cable cranes for 2×653m spans of HeishipuXiangjiang river bridge [J].Bridge construction,2003
  [24] Xia D,Lian L,Zhang H.Study on operation efficiency improvement of cable cranes inthe construction of Tingzikou water control project[J].Water power, 2013
  [25]  段良策.简易架空缆索吊[M].北京:人民交通出版社,1986
  [26]  A.H.杜盖儿斯基,孙鸿范,任锦堂(译).架空索道与缆索起重机[M].北京:高等教育出版社,1955
  [27]  Irvine  HM.Cable  Structures[J].Canadian  Journal  of  Civil  Engineering,1981,9(4):129-142
  [28]  Irvine  HM.Statics  of  Suspended  Cables[J].Journal  of  the  ConstructionDivision,1975,101:187-205
  [29]  郭吉平.北盘江大桥缆吊系统及钢桁梁安装关键技术[J].世界桥梁,2011,(6):22-25
  [30]  刘小飞.北盘江大桥悬索桥钢析加劲梁施工技术[J].贵州工业大学学报,2008,(03)
  [31]  徐天辉,段妙奇.普立特大桥缆索吊机结构设计与施工[J].江西建材,2016,(5):218-219
  [32]  冉茂学,许红胜.山区大跨悬索桥施工缆索吊机的设计要点[J].中外公路,2009,29(4):101-104
  [33]  严自勉.国产重型缆索起重机的发展与现状[J].制冷空调与电力机械,2004,25(3):61-68
  [34]  何 颧 基 , 章 曾 焕 , 林 元 培 . 重 庆 长 江 鹅 公 岩 悬 索 桥 设 计 [J]. 城 市 道 桥 与 防洪,1999,(01):17-20
  [35]  杨寿忠.重庆鹅公岩悬索桥主梁索道吊装方案设计[J].市政技术,2005,23(5):285-287
  [36]  陈富强.大跨径悬索桥缆索吊装系统的设计与施工研究[D].长安大学,2008
  [37]  李德钦,包建武,鲜正洪,等.900m 大跨径缆索吊验算及荷载试验[J].公路与汽运,2009,(1):131-134
  [38]  张明闪.贵瓮清水河大桥千米级大吨位缆索吊构造设计[J].公路,2017,4(04):95-97
  [39]  黎训国,张明闪,卢磊.千米级大吨位悬索桥缆索吊安装施工技术[J].公路,2017,4(04)
  [40]  许红胜,颜东煌,冉贸学.桥梁施工缆索吊机承载索的设计研究[J].重庆交通大学学报(自然科学版),2009,28(5):837-839
  [41]  周继祖等.缆索吊车[M].北京:中国铁道出版社,1986
  [42]  陈璨.千米级悬索桥缆索吊系统性能分析研究[D].重庆:重庆交通大学,2016
  [43]  张志国.悬索计算理论与应用 [D].哈尔滨:哈尔滨工业大学,2005
  [44]  任涵.山区悬索桥缆索吊装关键技术研究[D].重庆:重庆交通大学,2016
  [45]  Jennings A.Approximate analysis of a Single-Span Suspension Bridge using stressenergy[J].Structural Engineering,1970:48
  [46]  Wilke  G.Cable-cranes  for  dam  construction[J].International  Journal  of  RockMechanics,1981(4)
  [47]  王武勤.大跨度桥梁施工技术[M].北京:人民交通出版社,2007
  [48]  宁凯,卢磊,孔令洲.缆索吊机循环式牵引系统设计研究与施工分析[J].公路,2018,(05)
  [49]  严自勉,顾斯照.缆索起重机[M].北京:中国电力出版社,2010
  [50] 巴拉特,普拉文斯基,杨福新(译).缆索起重机[M].北京:机械工业出版社,1959
  [51] GB 18306-2001.地震动参数区划图[S].北京:中国标准出版社,2001
  [52] GB 50017-2017.钢结构设计规范[S].北京:中国标准出版社,2017
  [53]  Othmar H.Ammann. Verrazano-Narrow Bridge:Conception of Design and ConstructionProcedure[J].Journal of the Construction Division,1966,92(2):5-22
  [54]  李廉锟.结构力学下册(第 5 版)[M].北京:高等教育出版社,2010
  [55] Posikit T J. Structural analysis of Suspension Bridge[J].ASCE,ST1:92
  [56] GB/T 3811-2008.起重机设计规范[S].北京:中国标准出版社,2008
  [57] Zienkiewicz O C.The finite element method in engineering science[J].InternationalJournal for numerical methods in engineering,1970,23(11):2153-2165
  [58] Rao S S.The finite element method in engineering[M].Butterworth Heinemann,2010
  [59]  范立础.桥梁工程(上、下册)[M].人民交通出版社.2006


作者单位:广西科技大学
原文出处:陈跃龙. 三跨悬索桥缆索吊装系统设计与施工研究[D].广西科技大学,2019.
  • 报警平台
  • 网络监察
  • 备案信息
  • 举报中心
  • 传播文明
  • 诚信网站
