应急照明作为工业及民用建筑照明设施的一个重要组成部分，同人身安全密切相关。当电源中断，特别是建筑物内发生火灾或其它灾害导致电源中断时，应急照明对人员疏散、保证人身安全、保证工作的继续进行、生产或运行中进行必须的操作或处置，以防止导致再生事故，都占有重要特殊的地位。
1 火灾应急照明与非火灾应急照明的区别
应急照明包括备用照明、安全照明、疏散照明。涵盖了火灾应急照明和非火灾应急照明两种情况。而火灾应急照明只包括备用照明与疏散照明。火灾应急照明和非火灾应急照明二者从概念存上在差异。
1.1 投入工作的前提有差别
非火灾应急照明投入工作的前提是正常工作电源（电力系统电源，以下简称市电）发生故障，而火灾应急照明则是在发生火灾的情况下投入工作，与正常电源没有必然联系。火灾时，火灾应急照明电源仍以正常电源为主电源，只有市电停止供电才转换为备用电源供电，即火灾时市电不一定会停电。
1.2 备用照明的定义有区别
火灾应急照明主要作用是为消防作业及救援人员继续工作的场所在火灾时提供的可靠照明。而非火灾应急照明，是指正常照明电源发生故障时，为保证工作或正常活动继续进行而设的应急照明，这个活动可以是办公、会议、比赛、演出等等。非火灾的备用照明，属于非消防负荷，火灾时的备用照明属于消防负荷。它们除了可以共用建筑物低压配电系统的备用电源外，是两个独立的配电系统。
2 火灾应急照明的供电电源
火灾应急照明的负荷等级与建筑物的消防设备同等。需要注意的是正常电源停止供电后，备用照明应急电源供电转换的时间不应大于 5s,金融商业交易场所不应大于 1.5s。疏散照明的应急电源供电的转换时间不应大于 5s，因此在主电源与备用电源切换时，应该满足转换时间的要求。
2.1 一级负荷的应急照明供电方式有：
2.1.1 双市电：双电源自动转换装置的动作时间，ATSE 切换时间一般不小于 0.15s, 接触器类自动转换装置的切换时间一般小于0.5s。
2.1.2 双市电+蓄电池（集中蓄电池 EPS 或者灯具自带蓄电池）:蓄电池作为应急电源的切换时间为毫秒级，且的供电时间不应小于30 分钟。
2.1.3 市电+自备柴油发电机+蓄电池（集中蓄电池 EPS 或者灯具自带蓄电池）：一级负荷当允许的中断供电时间在 15s~30s 时，第二电源可选择自备的柴油发电机，但应急照明应急电源的转换时间不应大于 5s，此时就需要蓄电池（集中蓄电池 EPS 或者灯具自带蓄电池）作为疏散照明的应急电源，当切换到柴油发电机时，应急照明由柴油发电机供电，蓄电池（集中蓄电池 EPS 或者灯具自带蓄电池）处于充电状态。
2.2 二级负荷的应急照明供电的方式有：
2.2.1 双回线路供电：可以为同一变压器的不同回路。
2.2.2 市电+蓄电池（集中蓄电池 EPS 或者灯具自带蓄电池）由于应急照明在火灾时发挥了重要的作用，能够有效的减少人员的伤亡，我们在做设计时通常选择消防电源（主电源+备用电源）+蓄电池的供电方式，主要是在主电源与备用电源均发生故障或者主电源发生故障切换到备用电源时，蓄电池才发挥作用，使得火灾应急照明的供电更加可靠。
3 火灾应急照明原理接线图
公共部位的疏散照明在发生火灾时必须采取应急点亮的措施，达到安全疏散的要求。
3.1 采用 EPS（集中蓄电池）型供电方式的火灾应急照明接线

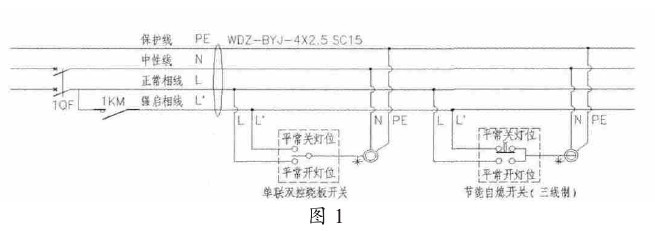

3.1.1 走廊应急照明强启接线原理图如图 1：灯具平时火灾时兼用，当发生火灾时，消防强启，消防模块联动接触器闭合，使得单联双控翘板开关或者节能自熄开关无论处于平常开灯位或者平常关灯位，灯具均处于点亮状态。
3.1.2 地下车库应急照明强启接线原理图（可控型）如图 2。【图1-2】
灯具平时火灾时兼用，用断路器控制灯具的开启。当发生火灾时，消防强启，消防模块联动接触器闭合，使得无论断路器处于何种状态，灯具均处于点亮状态。
3.2 灯具自带蓄电池的火灾应急照明接线
带蓄电池应急灯具的充电线任何情况下不应中断，充电线的功能除了对蓄电池充电（正常时浮充）外，充电线失去电源是灯具转换由内部电源供电的信号，一旦被误操作断开充电线，灯具就会耗尽蓄电池的能量，又不能及时再充电，此时若发生火情，灯具将无法点亮，达不到消防强启的要求。
3.2.1 走廊应急照明强启接线原理图如图 3。【图3】
灯具平时火灾时兼用，当发生火灾时，消防强启，消防模块联动接触器闭合，使得单联双控翘板开关或者节能自熄开关无论处于平常开灯位或者平常关灯为，灯具均处于点亮状态。应急灯具的充电线也可以应引自灯具开关前，但此种方式不如设置专用充电回路可靠。
3.2.2 地下车库应急照明强启接线原理图（可控型）如图 4。【图4】
灯具平时火灾时兼用，当发生火灾时，消防强启，消防模块联动接触器闭合，使得无论断路器处于何种状态，灯具均处于点亮状态。充电相线必须保持单独回路以确保灯具平时处于充电状态。
4 结束语
作者限于能力有限，通过以上方面浅显的阐述了火灾应急照明，如有不足之处，请不吝指教。
参考文献
[1]中国建筑东北设计研究院.JGJ-2008.民用建筑电气设计规范[S].中国建筑工业出版社，2008.
[2]中国建筑设计研究院机电院.04D202-3 集中型电源应急照明系统[S].
[3]北京照明学会照明设计专业委员会.照明设计手册（第二版）[S].中国电力出版社，2006.
