VB编程下DME测距机检测系统的开发

vb设计论文八篇：VB编程下DME测距机检测系统的开发

　　摘要：传统飞机机载电子设备故障维修方法，需要准备大量的备件，导致投入资金大，相关设备过度维修，维修时间长。基于此，笔者设计并实现了一种基于VB(VisualBasic）的DME数据检测系统。该系统包括数据采集、数据处理等，使用IFR6000对TB20型飞机机载电子系统DME(Distance Measuring Equipment）进行实时性能测试，并进行数据调用；采用VB(VisualBasic）编译对DME测距机性能数据进行预处理操作，再通过时间序列分析方法，从大量混乱无序的检测数据特征中预测出是否存在故障点，以实现故障点预防性维修。实验结果表明，所设计的系统对于DME设备的预防性维修具有较高的应用性和实用性，能够降低过度维修导致的经济损失，并提高飞行的安全性。

　　关键词：DME测距机; VB; 数据检测;

　　Design and Implementation of DME Data Detection System Based on VB

　　Li Liqun

　　Civil Aviation Flight University of China

　　Abstract：Traditional methods of aircraft electronic equipment fault maintenance need to prepare a large number of spare parts, resulting in large investment, excessive maintenance of related equipment, and long maintenance time. Based on this, the author designs and implements a data detection system of DME based on Visual Basic. The system includes data acquisition, data processing and so on. Ifr6000 is used to test and call the real-time performance of the DME(distance measuring equipment) of TB20 aircraft. VB(Visual Basic) is used to compile and pre process the performance data of DME rangefinder, and then time series analysis method is used to analyze the characteristics of a large number of chaotic and disordered test data Predict whether there is a fault point to achieve preventive maintenance. The experimental results show that the designed system has high applicability and practicability for the preventive maintenance of DME equipment, can reduce the economic loss caused by excessive maintenance, and improve the safety of flight.

　　1 DME测距机

　　DME(Distance Measure Equipment）是一套经国际民航组织正式批准的导航系统，由机载DME询问机与地面DME天线和DME台组成[1]。DME测距机是通过测量地面DME发出的脉冲对信号与机载DME的应答信号返回的时间差，计算出机载DME与地面DME的斜距。DME询问机发射脉冲信号对的间隔是随机的，可以赋予每架飞机一个特殊的波段频率用于对于各个飞机的有效识别。

　　DME地面台、VOR地面台和ILS地面台架设在一起，当电子飞行仪表控制面板上选定的是VOR工作方式时，DME的频率与VOR的频率进行协调配对[2]；当DME测距机的控制面板上选定的是ILS方式时，DME的频率与ILS的频率进行协调配对。

　　2 实验数据采集

　　2.1 IFR6000测试仪

　　Aero flex IFR6000外场测试仪是艾法斯在测试自动监视广播系统，以及进行测试空间位置距离的航空仪器（图1）。

　　2.2 DME数据采集

　　IFR6000具有数据记录、储存和转存功能，可以通过两种方式获取IFR6000测试数据，一是多次测量并记录数据，二是在附加转接盒上有RS-232接口，可以通过此接口使用RS-232专用数据线和程序转存数据，提取出来的数据可以进行下一步的操作和分析（如图2所示）。

　　图1 IFR6000测试仪

　　转存数据主要包括以下几种。ERP：询问器有效辐射功率，单位为dBm或W（峰值）。PRF：询问器脉冲重复频率。P1 WIDTH:P1脉宽。P2 WIDTH:P2脉宽。P1/P2:P1到P2间隔。

　　3 DME数据检测分析

　　3.1 基于VB的数据整理

　　结合飞机手册与相关适航要求中对DME测距机性能参数的标准，采用VB程序对已采集的DME性能数据进行筛选，程序代码表如图3所示。经过筛选后的数据用于后续分析。

　　3.2 数据分析

　　DME测距机上测量和统计的数据进行系统的时间序列动态分析，得出各个性能参数指标的变化趋势以及它随着时间的周期性变化情况。以下为最近半年的DME测距机的相关数据，根据获得的数据建立一个周期性为一周的时间序列分析模型。图4为X频段输出功率ERP线性趋势，图5为X频段输出功率ERP均值趋势。

　　图2 DME测距机性能数据

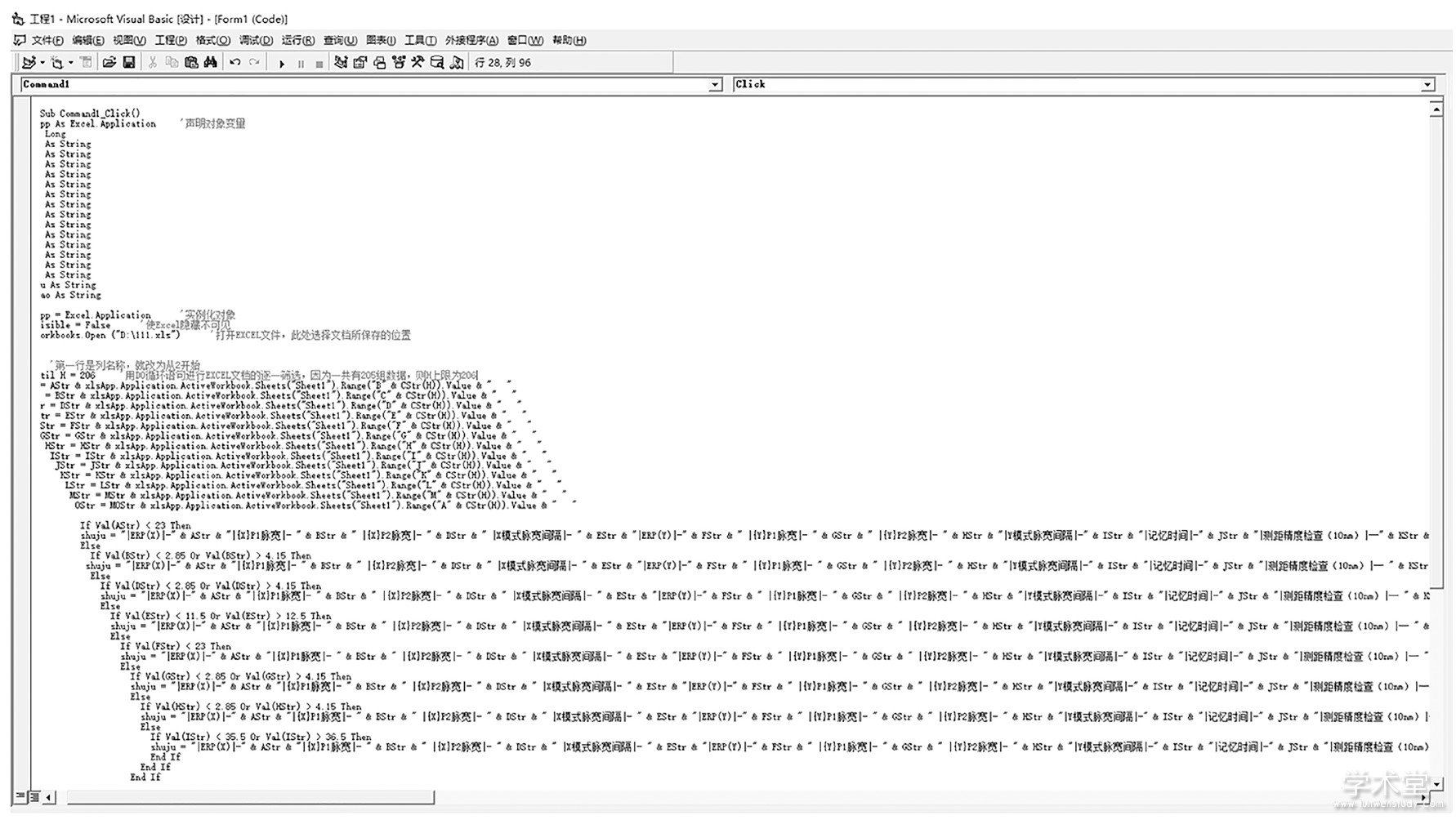

　　图3 基于VB的程序代码表

　　图4 X频段输出功率ERP线性趋势图5 X频段输出功率ERP均值趋势

　　在对DME的X频段输出功率ERP时间序列图进行分析后，可以观察出以下几点。第一，2018年10月17日至2019年4月17日，每周的数据记录中DME的X频段输出功率ERP的数值整体呈略微下降的趋势。第二，2018年10月17日至2019年4月17日，每周的数据记录中DME的X频段输出功率ERP的数值在相邻两个数据之间的平均值上呈现有周期约为八周的正弦波型浮动，而且在第2个周期中出现了半年周期中的最低值。第三，可以对各单项性能参数在半年时间内进行周期为一周的时间序列分析，并绘制出各参数在表格上的散点趋势图，来判断该性能指标在未来的变化趋势，为后续DME设备的预防性维修提供数据基础，避免通过过度维修来降低运营成本。

　　4 结语

　　通过对DME测距机的研究，可实现：第一，DME测距机在一定时间上的数据稳定规律性；第二，能在一定时间尺度上预测出DME测距机各个性能参数的数据趋势；第三，能将此检测系统的数据处理分析方法用于其他型号的DME测距机设备甚至其他机载电子设备上，以便于其他人员制订预防性维修方案。

　　参考文献

　　[1] 倪育德,杜文一.DME LDB-101测距机信标[Z].2010.
　　[2] 胡淼,许亚军,沈家庆.机载电子设备[M].北京:中国民航出版社,2015:12.
