钢筋物理性能的具体检测方法

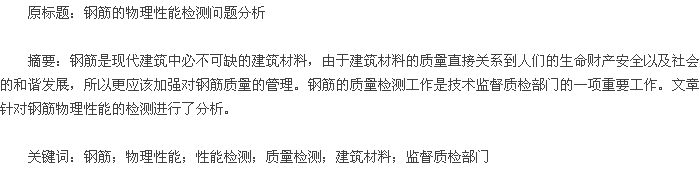

　　钢筋是建筑物中的混凝土结构的主要骨架，近年来，城市建设不断发展，钢筋被广泛应用在城市的高层建筑、市政工程、大型公用设施中，所以钢筋材料的质量对建筑物的质量有着重要的影响作用。笔者从事质量技术监督工作，主要负责钢筋质量的检测，本文就自己的经验以及收集的相关资料从质检人员的角度对钢筋的物理性能检测问题进行探讨。

　　1 钢筋的检测标准

　　目前，我国钢筋的检测标准主要有《钢筋混泥土用钢第一部分：热轧光圆钢筋》（GB1499.1-2008）、《钢筋混凝土用钢第二部分：热轧带肋钢筋》（GB1499.2-2007）、《冷轧带肋钢筋》（GB13788-2008）、《低碳钢热轧圆盘条》（GB/T701-2008）、《金属材料拉伸试验第一部分：室温试验方法》（GB/T228.1-2010）、《金属材料弯曲试验方法》（GB/T232-2010）。

　　2 钢筋的取样

　　钢筋进行检测的第一步是对钢筋进行取样，它是钢筋检测工作的基础部分，不能有丝毫的怠慢，需要专业的人员按照标准来进行具体的操作。取样的具体内容包括：

　　第一，质检人员在取样之前，首先确认检验样品的规格型号、钢号、牌号以及几何尺寸，然后才能够进行下步取样工作。

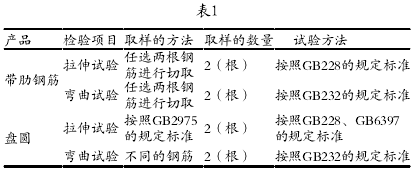

　　第二，钢筋取样的方法、数量以及试验方法如表1所示：

　　第三，当在试验过程中发现其中一项结果不符合标准的时候，要对同一批次中的钢筋进行重复抽取双倍数量样品进行该项检测。如果在重复抽样品检测的结果中有一个样品检测结果不符合标准的要求，就说明该批钢筋都不合格。

　　3 钢筋物理性能的具体检测

　　钢筋是建筑物中的重要部分，对于钢筋的质量必须保证每项指标都要达到标准，否则就会带来安全隐患。对于钢筋的物理性能检测主要包括钢筋的强度、弯曲性能、质量偏差、延伸性等方面。

　　3.1 钢筋的强度检测

　　在钢筋的检测中，钢筋的强度检测是一个非常重要的检测部分，通常采用的是在生产企业、销售站点、施工现场等场所对钢筋进行取样，将取样的钢筋在实验室进行拉伸试验，针对钢筋的抗拉强度、断后的伸长率和钢筋的屈服程度进行检验。一般来说钢筋的承受拉力、抗拉强度是钢筋的最主要指标，但是在实际应用中并不是说钢筋强度越高就会越好。钢筋的弹性模量是常值，强度过高可能引起构建过大而造成裂缝现象和变形。尤其是在普通的混凝土中，更要注意钢筋强度的控制，按工程和施工的需要合理设计配筋。

　　3.2 弯曲性能

　　钢筋的弯曲性能指标很关键。现在的钢筋生产大多数都是采用规模生产，这种生产方式对于钢筋的产品强度以及延伸性、均值都比较好，但是在钢筋进行二次冷加工的时候就会出现很多问题，比如冷拔、冷轧质量不稳定。特别是一些小规模厂家的工艺比较粗糙、缺乏有效的技术管理以及成品的质量检验，所以这类钢筋不合格率很高，最终影响结构安全。

　　3.3 重量偏差

　　目前出现了钢筋按根卖的现象，瘦身钢筋应运而生。重量偏差检测就是针对钢筋的重量与钢筋的直径的关系来说的，如果钢筋的重量与理论上的重量不一致，就很可能造成钢筋的直径没办法满足实际的要求，也可能使钢筋本身就存在质量不过关的问题。因此我们通过对于钢筋的重量的检测可以初步鉴定钢筋是否合格。

　　3.4 延伸性

　　钢筋的延伸性是指钢筋的变形和耗能的能力，它也是一个重要的环节。根据笔者多年的经验得出，很多建筑事故其实不是因为钢筋的强度不够，而是因为钢筋的延伸性不够，容易脆断。钢筋的延伸性我们通常是用伸长率来表示的，就是说测量测拉断的钢筋断口的变形程度。

　　4 钢筋的具体检测方法

　　4.1 强度检测

　　主要是通过拉伸钢筋来检测钢筋的屈服强度和抗拉强度，具体操作步骤如下：（1）检测钢筋屈服强度和抗拉强度的主要设备是拉力试验机、分数显示机械。首先预热试验机和调整试验机的检测限量；（2）将钢筋样品固定在试验机夹内，启动试验机；（3）在进行拉伸的时候，数值或指针出现停止现象并恒定在一个数值上的时候，就是钢筋的屈服点荷载。在拉力图谱上呈波浪曲线上升；（4）将钢筋样品不断拉伸到其断裂，然后读出最大的荷载，这就是钢筋的最大抗拉极限。

　　4.2 弯曲性能

　　在钢筋的弯曲性能检测中常采用的办法是冷办法，它规定钢筋的样品要呈现弯曲为180度，弯芯直径根据钢筋的型号的要求，分别用3~6倍钢筋的公称直径的弯芯呈现弯曲，然后检测样品中是否有断裂、有裂痕，这样可以检测钢筋原材料弯曲性能的质量。一般采用弯曲试验机或万能试验机进行检测。

　　4.3 重量偏差测量

　　在这个环节中，需要取同一型号和批号的钢筋样品，而且要大于等于5根，每个钢筋样品的长度大于等于500mm.长度应逐根测量，应精确到1mm.然后进行重量测量，应精确到小于等于1%.

　　4.4 断后伸长率的检测

　　断后伸长率的检测有两种方法：人工法和引申计图解法。如果用引申计图解法时，断裂点在标记点之外为无效测试，所以我们在实际检测中大多采用人工法进行检测。具体步骤如下：（1）在钢筋表面打上标记，然后拉伸钢筋样品；（2）把拉断样品的断裂处对齐，使断裂后的两节保持在一条直线上，给予一定的压力使断裂处对接严密；（3）拉断的断裂点与标记处的距离在大于1/3的范围内，可以用游标卡尺量出拉长的长度。

　　一般在打上标记的时候应多标记几个点，以便标距的距离在大于1/3的范围外时可采用移位法。

　　4.5 数据处理

　　根据YB/T081的规定对检测数据数值进行修约和判定。

　　5 最终的检测报告

　　一份完整的检测报告应该有足够的信息，检测内容真实可靠、结论准确，并且应该有相应的质检人员的签字以及盖章。必须符合下列规定：（1）检验报告具有检测样品结论的文字描述；（2）检测报告中要加盖检测试验机构的公章，同时取得计量认证项目检测机构出具的检测报告加盖“CMA”专用章；（3）如果要修改发出的试验报告，必须要先做书面声明，并且要根据测试的数据修改单的方式来进行修改，同时注明修改的原因。

　　6 结语

　　钢筋是建筑中的重要材料之一，钢筋的质量直接影响着建筑工程的质量，所以对于钢筋的检测是非常必要的，在检测过程中检测人员一定要严格把关，保证钢筋的质量是合格的。

　　参考文献

　　[1] 田伟静。建筑工程钢筋检测问题研究[J].科技致富向导，2014,（6）。

　　[2] 葛建东。建筑工程中钢筋检测中的有关问题探讨[J].门窗，2014,（11）。

　　[3] 刘娜。浅谈建筑材料钢筋检测[J].黑龙江科学，2014,（5）。

　　[4] 王寓。浅谈建筑材料钢筋的检测[J].科技创新与应用，2012,（19）。

　　[5] 郦挺，周海斌，周顺超。浅谈加强建筑工程质量监督的几项措施[J].广西城镇建设，2007,（4）。
