原标题：浅析172R飞机点火系统故障
摘要：点火系统是航空活塞发动机的重要组成部分。活塞发动机的启动、运转，需要点火系统提供有序的、适时的、循环的电火花。所以点火系统的可靠性，直接影响发动机工作性能和可靠性。在飞行训练中，活塞发动机故障60%左右为点火系统故障。所以点火系统工作是否正常，对于飞行安全具有十分重要的意义。
关键词：点火系统；故障；方法
维护工作中遇到的大多数点火系统故障多为：单磁电机掉转多；转换磁电机不掉转；电嘴不点火或电嘴点火弱；磁电机内部渗油；冲击联轴器不释放或释放力弱；断电器烧蚀故障；高压导线破损等。排故工作应依据现象，遵循由外到内、由易到难的方法开展工作。文章主要介绍172R飞机点火系统故障现象和处理方法。

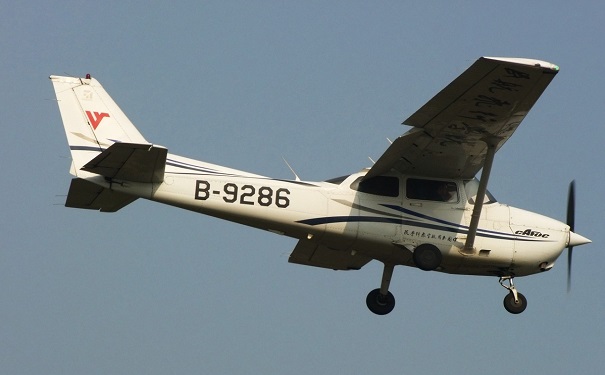

172R使用的是LYCOMING IO-360-L2A型发动机。发动机点火系统包括磁电机、磁电机点火开关、电嘴、高压导线等。点火系统的功用是适时向各气缸提供满足点火需要的电火花，确保发动机可靠运转。
1磁电机不点火
现象为：发动机无法启动或启动困难，发动机加速性差，最大转数上不去，检查磁电机单磁工作时，发动机停车。故障原因：点火开关故障；电容器故障；线圈故障；触点间隙设定不正确；磁电机“P”极接地 ,冲击联轴器故障 ,驱动齿轮损坏。
处理措施：（1）使用万用表进行导电性测试，检查磁电机“p”极是否在磁电机开位接地，视情修理或更换有缺陷的“P”极。使用万用表测量磁电机开关通断是否正常，视情修理或更换。（2）拆下磁电机，冲击联轴器释放时应该听到较大的“CLICK”声响。用仪器表来测量电容、线圈是否正常。测量触点间隙是否满足要求，在测量触点间隙时必须使磁电机保持在“E”间隙位置进行测量，不能只满足触点间隙，忽略了“E”间隙，影响磁电机点火强度。检查触点烧蚀情况。检查分店盘及其它附件情况，视请更换部件或磁电机。（3）对于新更的换发动机，还应先检查高压导线安装位置是否正确，安装位置错误，会导致点火混乱。
2转换单磁电机工作时掉转多
现象为：转换单磁电机工作时，发动机转速下降超过150转。故障原因：磁电机外定时不正确；磁电机内定时不正确；电嘴污染或电嘴间隙不正确；导线故障。
处理措施：（1）先检查高压导线是不是完好。然后检查电嘴烧蚀情况，进行跳火实验，视情调整电嘴间隙或更换电嘴。（2）检查磁电机外定时。检查发动机点火提前角是否在压缩上死点前25度正负1度。检查左右磁电机外定时差，是否超过1度，视情进行调整。（3）拆下磁电机，检查磁电机内定时。一定保持在“E”间隙位置进行检查。检查断电触点烧蚀情况，再检查磁电机内部各部件状况是否良好，视情更换部件或磁电机。
3磁电机内部渗油
现象为：磁电机壳体内有较多的润滑油。滑油会在高温下蒸发污染触点，使断电器接触不良，导致触点接触电阻增大，断电时的低压电流和二次线圈电压会减小。故障原因：磁电机前端的密封轴承和滑油密封圈的密封作用失效。必须更换断电器。
4发动机抖动
现象为，发动机在任何转速上都不能平稳的工作，加速性差。故障原因，电嘴积铅严重、电嘴跳火性能不好，电嘴间隙不正确，高压导线故障，磁电机故障。

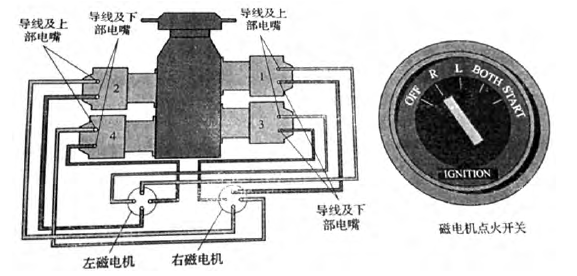

建议措施：（1）交替使用单磁电机工作，以判断故障属于左磁电机或右磁电机。对于选装了Garmin1000系统的飞机，可以根据缸头温度和排气温度判断故障位置，单磁电机工作时，若哪一缸缸头温度低，排气温度明显高与其它缸，则判定该缸工作不良。这里说明一下两个磁电机和电嘴的位置关系：左磁电机与1、3缸上部电嘴和2、4缸下部电嘴组成一套点火系统。右磁电机与1、3缸下部电嘴和2、4缸上部电嘴组成一套点火系统。（2）检查高压导线有无破损。电嘴拆下检查有无积铅短路，根据需要进行跳火实验，调整电嘴间隙。（3）若未发现问题，对磁电机进行检查，更换故障部件。
5高压导线破损
现象为，发动机抖动；轻微破损时发动机慢车平稳，转速上升后抖动。
处理措施：（1）目视检查高压导线外观有无破损。高压导线靠近电嘴端根部破损可以进行修复，剪掉破损段进行拼接，修复完成后，应使用跳火测试仪测试。（2）使用专用测试仪测试轻微破损的导线。
6磁电机接地控制线断开
现象为：发动机启动后，转换单个磁电机或两个磁电机时发动机不掉转数。
处理措施：（1）检查磁电机端接地线是否完好，视情重新拼接接线片。（2）检查测试磁电机点火开关端是否正常，视情修理或更换磁电机点火开关。
7结束语
点火系统典型故障主要表现为磁电机内定时、外定时不准确、磁电机“p”极接地，高压导线绝缘层破损、电嘴积铅短路、磁电机点火开关失控、等故障而造成发动机震动。主要通过电嘴的清洁与更换、更换修理高压导线、磁电机的分解维护、定时的校准来解决点火系统故障。
参考文献：
[1]阎成鸿。CESSNA 172R型飞机机型培训教程[M].航空工业出版社，2008.
[2]蒋定武，陈亮，等。航空活塞发动机维修经验汇编[Z].中国民航飞行学院机务处，2009.
[3]CESSNA 172R飞机维护手册[Z].2005年1月修订。
[4]唐庆如。活塞发动机[M].兵器工业出版社，2007.
[5]Parts Catalog IO-360-L2A PC-360-12,LYCOMING,2008.
