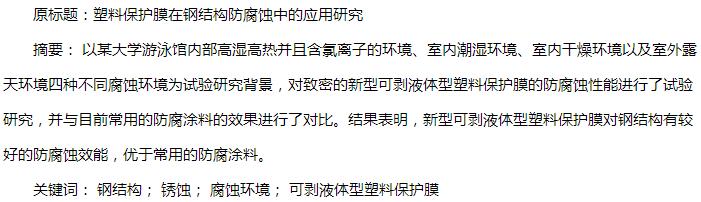

0 引言

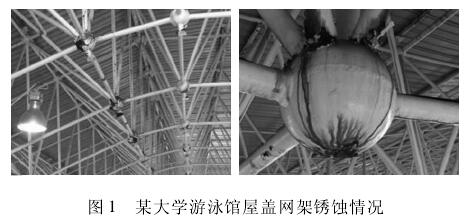

工程中常用的钢结构防腐蚀措施主要有采用耐候钢、热浸镀锌技术、有机涂层钢板技术、防腐涂料技术、热喷涂防腐技术、阴极保护技术等[1,2].其中涂刷防腐涂料是目前通用的、最经济的、在工程上使用最多的防腐蚀方法[3].但钢结构在涂刷普通防腐涂料半年或者一年后，涂层起泡、透锈、脱落，钢材受到腐蚀，返修十分困难。普通涂料的防腐效果不好，最主要的原因是涂料本身不够致密，空气与水分可以透过涂料侵入到钢材表面，从而对钢结构造成腐蚀[4,5].近年来出现了一种新型防腐材料---可剥液体型塑料保护膜。该材料为液体形式的涂料，将其喷涂于基材表面，待溶剂自然挥发后凝固成一层牢固的贴体透明的塑料保护膜。本文以某大学游泳馆（ 图1） 内部高湿高热并且含氯离子的环境、室内潮湿环境、室内干燥环境以及室外露天环境四种不同腐蚀环境为试验研究背景，旨在研究致密的新型可剥液体型塑料保护膜对钢结构的防腐蚀效果及其最佳使用方法，并与工程中常见的涂料防腐蚀效果进行对比，从而对其在工程中的应用提出合理化建议。
1 试验研究
自然环境下的暴露试验是研究大气腐蚀最常用的试验方法，是一种接近使用环境的较可靠的腐蚀试验方法，得出的结果也接近真实使用情况[6].故本文采用四种环境下的暴露试验对可剥液体型塑料保护膜的防腐蚀性能进行研究。
1. 1试验试件
试件采用长20cm的48 × 3. 5圆钢管，钢材种类为常用的Q235B,表面用砂纸打磨光滑，无锈迹。
试验采用的防腐涂料为Yt1200型可剥液体型塑料保护膜、工程中常用的普通防锈底漆（ 醇酸磁漆） 和普通面漆（ 酚醛防锈漆）[7].涂层均采用刷涂，要求保证各涂层厚度均匀适当，避免出现涂料聚集、局部过薄等现象。并且各涂层涂刷要有足够时间间隔，确保上一涂层干透，才可涂刷下一涂层。
1. 2试验方法
试验将涂刷的材料类型及其组合方式和腐蚀环境作为变量，设置多组对照组，通过观察单组现象、测量数据并进行组间对比，从而得出结论。试件放置环境分为四种： 游泳馆内部高湿高热环境、室内潮湿环境、室外露天环境以及室内干燥环境，其中室内潮湿环境的模拟是将试件置于室内水槽中，定期加水补充。试件表面防腐涂料的涂刷情况分四种情况：1） 同时涂刷底漆、面漆和可剥液体型塑料保护膜；2） 只涂刷可剥液体型塑料保护膜；3） 涂刷底漆和两层面漆；4） 不涂刷涂料。共计16组，编号为1~ 16组，每组两个试件，例如第2组即为游泳馆内部高湿高热环境的只涂刷可剥液体型塑料保护膜的试验组。
为了防止试件从内部发生锈蚀而干扰试验结果，在防腐涂料涂刷完毕后，将每个试件两端用保鲜膜进行密封。游泳馆内部高湿高热环境下的四种不同涂刷情况的试件初始情况如图2所示，其他不同环境中试件的初始情况均与此相同。
2 试验结果与分析
2. 1试验现象
试验开始后对各组试件进行多次观察，限于篇幅，只给出80d时锈蚀图片，具体锈蚀情况如下：
（1） 游泳馆内部高湿高热环境中的试件80d 后锈蚀情况如图3所示，锈蚀情况描述如表1所示。

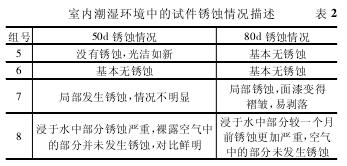

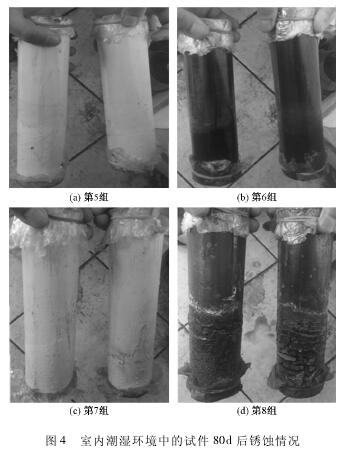

（2） 室内潮湿环境中的试件80d后锈蚀情况如图4所示，其锈蚀情况描述如表2所示。
