2系统设计
2. 1系统结构

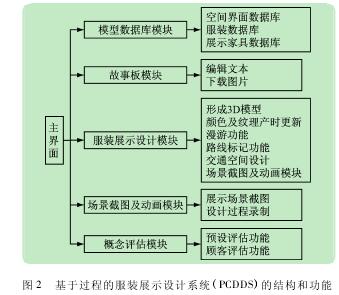

展示服装设计的具体方案反映设计理念的提炼过程，通过：①固定装置、服装及装饰元素的放置；②环境的细节内容添加；③用以提升展示空间的美感和人体工程学效果。为了支持销售空间的展示和布置，建立三大模块（ 即模型数据库模块、展示设计模块、场景截图及动画模块） ,在形成、编辑和组织3D展示元素方面为学生提供帮助。此外，建立评价模块，进行展示效果分析，帮助学生选择最优方案。随后，根据设计过程不同阶段的需求，系统由五大模块组成： 故事板模块、模型数据库模块、展示设计模块、场景截图和动画模块、评估模块。图2为各模块的系统框架。
2. 2系统各模块的功能
2. 2. 1模型数据库模块
该模块由一个空间界面数据库、一个服装数据库和 一个展示家具数据库组成。模块的主要功能是下载、更新和管理模型文件。空间界面数据库由不同类型的模型组成，如墙壁、天花板和地板，围绕着空间区域，装饰了空间实体。展示家具数据库包括各种桌子、柜台、货架、书架、人体模型，除此之外还有道具。服装数据库由男装、女装和童装子库组成。各子库可以划分为不同的营销类别。例如，女装可以分为外套、套装、衬衫、裤子等。不可再分为具体子类的展示元素并入所有类属下的“其他”子类别。由于服装是一个可延伸的产品，这种产品可以拉伸、展开、折叠，可以用穿戴、悬挂、堆叠以及搁置的方式进行展示。因此，该模块在服装模型收藏中提供了不同展示效果的3D模型。学生或老师可以更新收藏，以建立基于他们具体要求的模型数据库。
2. 2. 2故事板模块
该模块支持文本编辑以及下载、处理、复制、删除图片，用图形或文本呈现和表述思路。随后，在形成3D展示场景之前，学生或老师可以输入各种图像（ 如之前所画草图、图表、空间规划以及其他信息图片） ,并用文本编辑功能为图像加注。他们还可以给展示场景的截图加注，来帮助他们录制关键设计思路。在案例教学中，老师可以用故事板模块呈现设计思路，帮助学生更好地理解设计理念、基本视觉营销以及展示知识。通过呈现展示要素（ 如服装、道具以及其他源自不同灵感的材料） ,学生们可以界定他们的工作，分析和评论其他学生的展示，用以加强团队成员间的沟通交流[11].
2. 2. 3展示设计模块
该模块是实现展示设计的最重要的交互平台。这一模块包括三大主要功能。

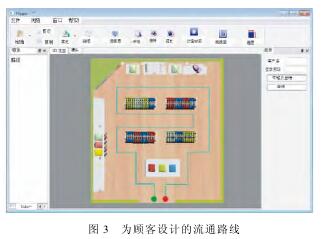

（1） 在3D环境中布置展示元素。根据销售空间中的地面以及空间规划，用户只需点击或拖动模型数据库支持的窗口类型的操作，就可以布置展示元素。他们使用诸如选择、平移、旋转之类的基本交互工具，可以组织展示元素。为了从视觉上展示活动空间和浏览路线，系统已经添加另外两大功能，即交通空间工具以及流通路线工具。交通空间的计算基于人体肩膀的平均宽度以及适当的活动空间量。该功能帮助用户判断顾客活动空间的合理性。流通路线可以解释为顾客浏览商品经由的路线。路线标记功能帮助用户基于空间布局形成几个可能的浏览路线，并确定空间布局与顾客浏览路线之间的合理性[10-11].当用户在工具栏中点击流通路线工具，鼠标左键点击顶视图时，用户可以用不同颜色划线，如图3所示。
（2） 展示元素的呈现功能。为了模仿一个真实的营销环境，该模块中的面向对象的程序设计技术可以为任何3D物体添加纹理或颜色。颜色填充功能提供了一个开放的调色板和预设RGB调色板。一旦用户选择某种颜色，系统可以立刻更换选中物体的颜色。纹理菜单提供了四个纹理类型： 木纹、大理石、砖墙以及帆布。用户还可以从外部文件中输入其他类型的纹理。
（3） 三大漫游类型，如步行、旋转和浏览。漫游功能可以让用户便利地观察展示场景和物体。方向键用来控制方向，这样用户可以前后左右平移。点击Alt +left控制任何角度的左转右转，点击Alt + right进行拖放，用户可以全方位观察展示场景。
2. 2. 4场景截图及动画模块

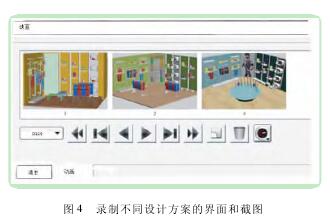

随着展示设计的推进，通常要求学生形成多维设计布局图或调整原始设计方案。为了保持大量的可能设计选项，同时浏览这些方案，使用屏幕截图及动画功能可以在透视图中捕捉当前场景。设置播放速度参数以灵活观察设计效果[8-11].图4显示了该模块的界面，该界面演示了用户可以录制和回放捕捉到的设计方案。简而言之，该功能的目的是帮助老师或学生录制、解构和分析关键设计要素以及设计方案，提高不同场景或设计效果的比较与评估的速度。
