原标题：基于单片机的家用自动冷却装置的设计
文章摘要：目前，家用加热装置种类繁多，而且已经发展到较先进的程度，而家用冷却装置却鲜有见到。但是在生活中时常会遇到需要冷却的地方。本设计采用价格低廉、实用简单的STC89C52单片机作为主控中心，利用小型的风冷装置作为降温设备，再辅以MLX90614红外温度传感器和DS18B20接触式温度传感器作为温度检测装置，共同构成风冷降温系统。能够以较快的速度将目标温度降到设定温度值。
关键词：自动冷却；温度控制；单片机；风冷。
引言：目前，市场上家用电器中加热设备种类繁多，但冷却设备却几乎没有，但是很多时候都会遇到需要将液体或者固体降温，例如在医院给病人喝水而水温却过高，给幼儿喂汤药而太烫时等等，一般情况下都是对其吹气促使其快速冷却，非常不便捷。针对于此，本设计能够很好的解决此问题，利用单片机自动处理数据的能力先采集室内温度和需要降温的物体温度，然后根据人为设置的预定温度，使用风冷设备对其迅速降温，当需要降温的物体温度达到设定温度值时，风冷设备自动停止并报警。
为了方便对本设计的理解，特作以下定义：物体温度为被降温的物体的温度，即MLX90614所测得的温度值；设置温度即人为设置的温度值，当物体温度降到设置温度值附近时时单片机会发送指令令风扇停止转动；室内温度为DS18B20检测到的室内温度值。
1.自动冷却装置功能说明
家用自动冷却装置外观示意图如图1所示，该装置能实现两种功能：主要功能是将高温物体降温到设定温度值；次要功能是利用风冷温度的快速传递将低温物体快速升温，但前提是室温高于被降温物体温度。
在1602液晶显示屏中，如图1所示，①显示的是当前室内温度，②是MLX90614检测到的被降温物体的温度，③显示的是设置温度，即要降低的目标温度。将物体放到风冷装置体后，在控制面板中提供两种控制方式：a）长按“设置”键后，1602液晶显示屏设置温度处光标闪烁，此时通过“+”“-”设置物体降温的目标温度值，当然，设置温度值应随室内温度而定，再按“确认”键，风扇即开始给物体降温，直至物体温度到达设置温度值附近，风扇停止并灯光和声音报警提示；b）按“一键室温”后，设置温度自动设置为室内温度，并且风冷装置开始工作，直至将物体温度降温或升温至室内温度值附近，风扇停止并灯光声音报警提示。若中途需要中断降温，则长按“停止”键即可停止。
2.自动冷却装置设计原理

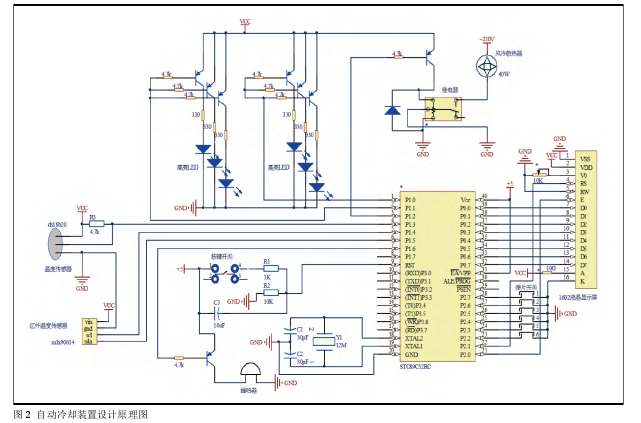

家用自动冷却装置使用STC89C52RC单片机，外部晶振采用12MHz,外设主要有1602液晶显示屏、继电器、MLX90614红外温度传感器、DS18B20接触式温度传感器、蜂鸣器、6颗高亮LED灯和弹出式按键，主要工作过程是：先由MLX90614和DS182B20收集室内温度和物体温度值，再将两温度值传递给STC89C52单片机，单片机开启继电器控制风扇转动，同时单片机判断物体温度值是否已达到设置温度，若达到设置温度值，单片机发送指令给继电器使风扇停止转动。整个装置内部设计原理图如图2所示。
