原标题：PSY18B型电磁炉常见故障检修
摘要：电磁炉是应用电磁感应原理进行加热工作的，是现代家庭烹饪食物的先进电子炊具。它使用起来非常方便，可用来进行煮、炸、煎、蒸、炒等各种烹调操作。特点： 效率高、体积小、重量轻、噪音小、省电节能、不污染环境、安全卫生，烹饪时加热均匀、能较好地保持食物的色、香、味和营养素，是实现厨房现代化不可缺少的新型电子炊具。家用电磁炉的功率一般在1800 ~ 2100W左右。
关键词：电磁炉；常见故障；检修；分析
目前电磁炉的使用率很高，故障率也随之攀升，检修难度也大，本文将以PSY18B型数码显示为例，讲述电磁炉的故障维修技术。虽然电磁炉的品牌和型号很多，但是它们的基本结构非常相似，主要的变化是在外形和显示方式方面。
1常见故障维修案例
1. 1维修案例一
故障现象： 开机烧保险。
检修过程： （1） 首先将线圈盘的接线端断开，并换上同规格的保险丝，此时千万不要上电试机，因为大部份引起保险丝烧断是由于后级电路短路所致。（2） 用万用表测量IGBT和整流桥堆是否有短路现象，如有请更换损坏的元件。（3） 用表测量IGBT的保护二极管是否正常。当确认无问题之后不接线圈盘上电试机。开机后测量IGBT保护电阻是否有0 ~ 7. 5V的脉冲电压。（4） 脉冲电压正常后可以接上线圈盘整机测试。如果该电压不正常，则必须检查同步电路和振荡电路是否正常。引起IGBT烧坏可能是由于同步信号不正常。
1. 2维修案例二
故障现象： 开机正常，但不能加热。

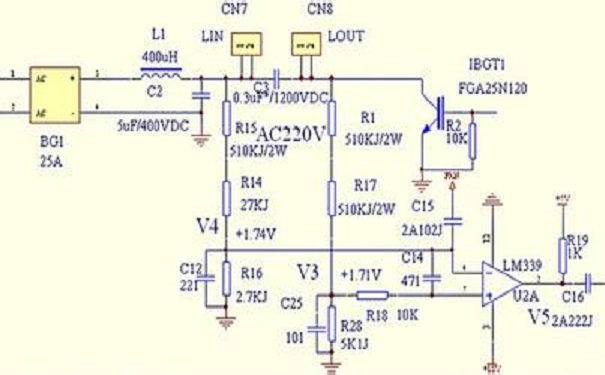

检修过程： （1） 开机能正常，但不加热说明电源电路以及其他电路工作正常，问题可能出现在保护电路上。（2） 开机测量IC3的第1、2脚是否为低电平，如果是低电平则说IGBT高压或者是浪涌保护电路动作。此时，可以检查IC3的外围元器件是否正常，如有不正常的则更换元件； 如果元件正常，则测量IC3第3脚上的5V电压是否正常，没有5V电压则查电源供电电路； 如果电压正常，则可能是IC3比较器损坏，如图1电路。
1. 3维修案例三
故障现象： 散热风扇不能转。
检修过程： （1） 如图2电路，拔掉风扇插线排，测量是否有12V电压，如有，则说明风扇本身原因损坏。（2） 如果没有12V电压，请检查两个驱动三极管Q1、Q2、R1、R3是否正常。不正常请更换同规格的元件。（3） 如果在前两步经检查都没有问题，那么问题就出在了主控芯片U1上。
1. 4维修案例四
故障现象： 数码管显示不全。
检修过程： （1） 该款电磁炉显示驱动没有使用74LS164集成块。而是由主控芯片输出控制信号驱动三极管来控制数码显示管工作。（2） 在显示板上的Q4、Q5、Q6这三个三极管是控制其数码管的，因此我们可以先测量这三个三极管以及它们的偏置电阻是否正常，如图3电路。
