摘要:本文结合临沂站铁路客运站新建综合站房工程案例,详细介绍了站台地面动态电子引导标识系统的设置、工程实施,以及在实施过程中应注意的事项。该系统的应用可满足旅客安全、快速、便捷、优质的运输服务需求。
关键词:铁路; 动态; 电子引导标识; 旅客服务系统;
随着社会的不断发展和生活水平的不断提升,旅客对出行环境和服务的要求越来越高。为了能够满足旅客出行的要求,不断增加旅客服务质量,铁路客服系统千方百计地加大对硬件设施的投入,使旅客更加感受到温馨和快乐。因此为旅客提供准确的信息服务,向旅客提供列车车次、进出站时间、停靠站台等列车信息非常重要。列车组停靠的站台侧,必须在列车组车厢号停靠位置处设置地面标志,该标志应包含列车车次、车厢号等信息。
1 工程概况
临沂客运站新建综合站房位于既有站房中心里程西约164m处,站房面积14980.85m2,总轴线面宽148.2m,总轴线进深40.6m;站房主体地上两层,局部三-四层建筑高度23.1m(室外地面至建筑檐口高度)。车站旅客流线:一站台平进下出,二站台上进下出,设计旅客最高聚集人数3000人。
2 站台地面动态电子引导标识系统方案与实施
系统由终端上位机、主控箱、控制系统、LED引导屏、密闭固定框架、信息系统、遥控编辑装置等组成。系统软件由上位管理操作系统软件组成[1].
2.1 站台地面显示终端设置
每块显示屏信息显示的尺寸规格为1000mm×200mm(见图1),由5块P6型号的单元板拼接,显示具体的列车组车次,以及该列车组的去向。列车组停靠站台后,每节车厢对应的车厢号码和大小车厢号顺位。同时显示与列车组相关的车次信息和其他的一些提示信息,可以通过滚动方式来显示。
字体颜色的设定:每一区域字体颜色,可根据需要从绿、黄和红三种颜色中,由应用软件在基本信息录入时选择。字体的显示角度,字体的正面面向旅客。
车站应根据列车组停车标位置、停靠列车组编组长短、正反向运行等情况,按照突出主要车型、实行后上前下的原则设置各车厢位置指示标识。运行车型较多的线路,按主要车型对应车厢后门、其他车型在本车厢对应区域尽量靠近后门来设置车厢位置指示标识。
为了站台美观和显示终端能对应不同的列车编组,地面显示终端引导显示屏的尺寸为1000mm、宽200mm.列车组最大编组为19节,每一站台在对应位置应按最大编组设置19组引导显示屏。如果是小编组列车,不相关的引导显示屏关闭。
每一站台显示引导屏位置的确定,要兼顾长编、短编列车的所有车型。通过对目前车站的常用车型对比分析后,发现常用车型车厢长度略有不同,引导屏的定位安装要适应各个车型使用。由于电子地标固定于站台上且固定后不能移动,因此设计1m长度都能覆盖现有所有车型的停靠。
2.2 系统网络结构
列车编组停靠站台面后,列车组N(N代表该列车组具体的车厢数)个车厢门位置对应站台地面上标识系统的N个显示屏。N个显示屏通过R845连接在一起,每个显示屏都有一个独立地址,互相不冲突,可以将这一排某一个LED显示屏设置为主屏,其余LED显示屏设置为副屏。如果更改显示内容可以通过外部传输信息更改信息内容,工作人员也可以通过手动控制器更改信息内容。显示引导屏整体系统结构布局图见图2.
2.3 工程实施

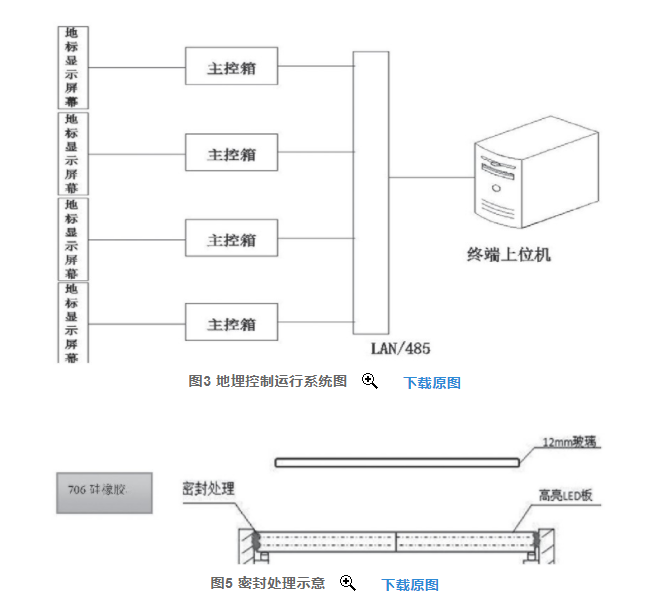

显示屏采用地埋方式,因此要研究制定系统电源接入、通信电缆埋设、显示屏安装等系统施工工艺规范。由于临沂客运站为既有车站改造,采用统一布线工程难度和施工费用巨大,拟将临沂客运站站台分为一站台、二站台及三站台,每一站台系统相对独立,地埋控制运行系统见图3.
在列车组列车实际运营过程中,情况多变,所以引导系统的显示信息要具有可操作性。列车的车厢数不一样,引导系统要能适应不同车厢数的列车。列车的停靠位置也不固定,引导系统要能适应停靠在不同位置的列车。显示信息调节见图4,列车8个车厢门所对应的8个高亮LED显示屏分别显示车厢号码,而其余两边的显示屏是处于一种不显示任何信息的状态。列车停靠在任意位置,都会有与列车车厢门相对应的LED显示屏显示出与车厢号码相应的数字。引导系统的这种显示信息的灵活性是可以通过管理软件进行设置。
3 动态电子引导标识系统安装注意事项
地面引导系统安装在火车站站台地面上,处于一种半户外的环境中,会受到风雨侵蚀,阳光照射等自然因素的影响。站台地面要经常进行清洁工作,地面的湿度比较大,因此要考虑系统的防水性设计。系统所处的环境人流量比较大,整套系统会在长时间内受到旅客的踩踏,重物的挤压,因此对整套系统的地面屏体抗压性,抗震性有很高要求。LED信息显示屏采用低电压接电方式,以及防水、防碰撞、防震动、防滑等安全功能设计。
引导系统要想准确高效的长期工作,其密封和防水两项性能一定要达到所要求的指标。显示屏主体与玻璃板之间也需要很好的密封防水处理,这样才能将显示屏与外界隔离开。采用丁基橡胶与聚异丁烯共混而成的高强度蛇胶,其黏结性、防水性、密封性、耐低温性和追随性好,尺寸稳定性好。蛇胶对玻璃、金属、塑胶等材料有良好的黏接强度。玻璃和主体之间施加一定的压力才能将两者连接紧固。
二级密封防水处理。玻璃板与显示屏主体通过蛇胶黏结在一起之后,玻璃板的四个边角与主体框架之间有一定的缝隙,如果这些缝隙密封不好,LED显示屏易受潮湿及腐蚀,影响LED显示屏工作的寿命。为此系统防水采用706硅橡胶(见图5)。
3.2 引导系统抗压,抗震性测试
综合分析各项加工工艺,显示屏主体采用1.0钢板一次冲压成型,这样可以大大增加显示屏主体的整体强度,引导系统承受静止3吨的载荷、动态载荷的能力。

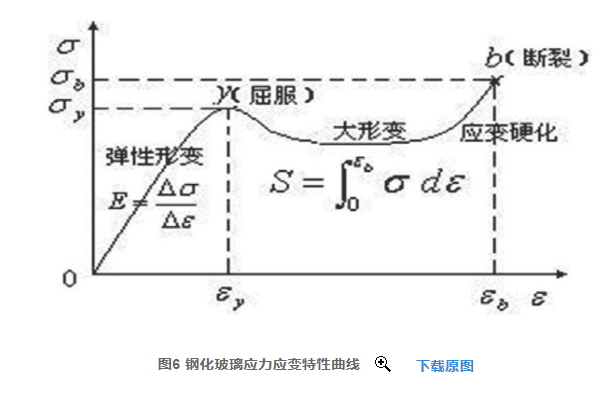

显示屏安装在地下,显示屏上部须安装透明材质,才会使信息完整的显示出来,显示屏采用性能优良,抗压性极强的钢化玻璃[2].考虑到抗压性、寒暑性、冲击性这些特性,决定整套系统的镜面玻璃采用厚度为12mm的高强钢化玻璃,钢化玻璃的应力应变特性曲线见图6.钢化玻璃的镜面与主体的缝隙之间涂有706硅橡胶,这种硅橡胶填充后,会使得整套系统连接更加紧密,增加整套系统的抗震性。
4 结语
客运站台地面电子引导标识系统,将现有站台贴牌的引导图标用LED显示屏显示出来,实现管理的自动化,也能够更加引起旅客的注意,便于引导旅客快速,便捷的乘车。与此同时,引导标志也致力于统一、规范化,能够使旅客快速地获取有用信息。电子引导系统的使用使得管理更加科学,高效,各种关键信息的发布能够实时化、自动化,减少人、物、材成本,为旅客创建和谐、温馨的旅行环境。
