摘要：在生产设备日益自动化、高速化和复杂化的趋势下, 为满足现代化企业对设备管理的需求, 就需要结合新技术开发一种新型的设备管理系统。本文结合宣化钢公司设备情况, 该系统基于ASP.NET平台设计, 采用服务器/浏览器 (B/S) 模式开发, 集成了宣化钢铁公司所有设备信息, 实现了面向生产的设备管理模式, 节约了人力和物力资源, 提高了企业设备管理工作的效率。
关键词：设备检修; ASP.NET; B/S模式;
1、引言
随着宣化钢铁公司生产设备日益自动化、大型化和复杂化的趋势, 在生产过程中产生大量的动态信息, 这些数据直接反映设备的状态信息, 但由于一些设备缺少在线监测, 导致了设备检修人员不能实时地了解和掌握设备的状态性能等信息和制定合理有效的检修计划。同时, 由于宣钢在设备维修方面还没有完善的设备维修作业标准, 维修作业不规范, 标准不统一。
因此, 基于上述原因并结合计算机技术和先进网络技术开发高效率的企业设备检修管理系统势在必行。建立完善的设备管理系统对设备的静态、动态信息、设备的运行和维修过程, 同时使各设备维修更加规范化、标准化, 全面提高维修质量和人工劳效。

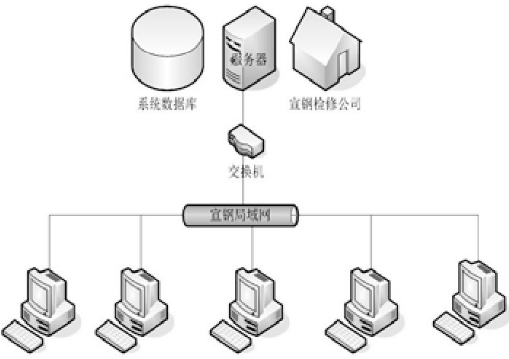

图1 设备检修系统架构图
2、系统结构设计
2.1、系统架构设计
设备检修信息化管理系统采用服务器/浏览器结构, 采用目前流行的数据库服务器, 网络应用程序和客户浏览器三层架构设计。检修公司设置一台主机作为系统和数据服务器, 下属各班组或车间通过网络浏览器访问服务器网站进行本区域的工时信息管理。系统数据库建立于检修公司主机, 系统采用SQL Server2005作为数据库, 系统基于Visual Studio2008开发平台, 编程语言选用ASP.NET。如图1所示。
2.2、数据库架构设计
系统采用SQL Server2005数据库, 其中主要包括四个数据库。分别是设备状态记录数据库, 设备检修作业标准数据库, 检修备件数据库和工时信息数据库。
(1) 设备状态数据库:包括设备区域表, 设备基本信息表和设备点检项目表。设备区域表包括设备安装的区域以及其对应的检修项目;设备基本信息表包括设备的名牌信息, 修护信息等。设备点检项目表包括设备有关的点检项目信息和点检人等信息。 (2) 设备检修作业标准数据库:包括3张数据表, 分别是检修项目表, 检修作业工序表, 设备检修技术安全标准表。检修项目表包括设备检修的基本项目, 例如检修项目编号、检修区域、检修项目名称等;检修作业工序表包括检修项目的基本操作工序和工时定额信息等。设备检修技术安全标准表包括检修项目的技术要点、工器具要求和安全要点。 (3) 工时信息数据库:包括设备检修派工表, 职工工时信息分配表, 特殊工单审核表。检修派工表包括设备检修的基本信息例如检修项目名称、检修人员、检修日期和完成日期等信息;职工工时信息分配表主要包括职工检修项目、所得工时的信息;特殊工单审核表主要用于特殊派工单的审核, 包括特殊检修项目单名称, 职工所得工时等, 特殊派工单分配原则等信息。
3、系统功能设计
3.1、设备信息管理模块
检修设备管理主要包括设备台账和设备运行状态管理, 设备台账管理主要包括设备的基本信息和设备技术资料管理, 设备基本信息包括设备名称、型号、地点, 说明性文件等。设备技术资料管理主要管理设备相关的技术资料。
设备运行状态管理包括设备在线监测、设备点检记录和设备故障管理。设备在线监测主要是通过企业内部网络访问现场工作站电脑从而获取现场设备的运行参数, 并设置报警用于指导维护人员查找设备故障。
设备点检记录主要是点检人员对设备点检的日常记录, 分为岗位点检、专业点检和维修点检。岗位点检由岗位操作工点检, 专业点检和维修点检由检修公司专业维修人员完成。
设备故障管理包括设备故障记录, 设备故障信息查询和设备事故通知单。设备故障通知相当于派工单, 用于分派检修任务等。
3.2、设备检修流程及质量跟踪管理模块设计
设备检修流程及质量跟踪管理模块主要管理设备检修任务的审核和安排、检修质量的跟踪及溯源, 通过编写各个子模块, 完成检修流程及质量跟踪管理。设备年修和定修计划由宣钢机动处制定, 由生产厂机械动力科和车间审核安排, 审核通过后由检修公司设备检修科审核并分配至维护车间, 然后由维护车间下发派工单给相应的检修班组。派工单包含了检修标准、质量标准、质保期、任务起止时间及任务完成人等信息, 任务完成后, 需要生产厂验收项目完成情况, 验收合格后, 项目返回宣钢机动处结算归档储存, 并将检修信息存入数据库, 一旦在质保期内发生由于检修质量造成的设备故障, 系统中可以追溯至检修人及检修步骤, 一方面便于考核管理, 另一方面可以对作业标准及检修步骤进行修正, 从而达到检修质量跟踪检测, 提高检修质量的目的。
4、结论
宣钢检修公司设备检修信息管理系统于2013年10月正式上线投入运行, 实现了对检修公司所管辖的1500多台套设备的在线监测, 使维护人员能够及时准确的了解设备的状态信息, 有效地制定检修计划, 同时对检修备件的科学管理, 也有效的提高了设备备件的利用率。2013年10-12月份为宣钢节省备件费用500多万元。
参考文献
[1]李涛.基于B/S模式的设备管理系统的设计与开发[D].成都:四川大学, 2006.
[2]王佰超, 黄业字.基于Web的设备管理系统的研究[J].机电产品开发与创新, 2006, 19 (05) :92-94.
